Air Circuit Breaker (ACB) Schneider, ABB, Siemens, LS Electric & Chint untuk Proteksi Utama Panel LVMDP

Dalam instalasi kelistrikan modern, kontinuitas suplai listrik menjadi salah satu faktor terpenting. Gangguan kecil pada panel utama dapat menyebabkan berhentinya proses produksi, terganggunya operasional gedung, hingga kerugian finansial yang besar. Oleh karena itu, penggunaan Air Circuit Breaker menjadi standar pada panel-panel utama yang menangani distribusi daya berkapasitas tinggi.

Selain berfungsi sebagai proteksi, ACB generasi terbaru juga mampu memberikan informasi mengenai konsumsi energi, kualitas daya, histori gangguan, hingga kondisi pembebanan secara real-time. Hal ini membantu engineer maupun tim maintenance melakukan analisis sistem kelistrikan secara lebih akurat sehingga tindakan preventif dapat dilakukan sebelum terjadi gangguan yang lebih besar.

PT Sarana Energi Investama menghadirkan berbagai pilihan Air Circuit Breaker dari merek global maupun value brand sehingga pelanggan dapat menyesuaikan spesifikasi dengan kapasitas transformator, level hubung singkat (short circuit level), koordinasi proteksi, serta kebutuhan integrasi sistem monitoring pada fasilitas industri maupun gedung komersial.

Mengapa Air Circuit Breaker Menjadi Standar pada Panel LVMDP?

Berbeda dengan Miniature Circuit Breaker (MCB) maupun Moulded Case Circuit Breaker (MCCB), Air Circuit Breaker dirancang untuk menjadi proteksi utama pada sistem distribusi listrik berkapasitas besar. Posisi ACB umumnya berada pada Main Incoming Panel, sisi tegangan rendah transformator, bus coupler, maupun panel sinkronisasi genset sebagai perangkat pertama yang melindungi keseluruhan sistem distribusi listrik.

Kemampuan memutus arus hubung singkat yang sangat tinggi menjadikan ACB sebagai perangkat yang wajib digunakan pada fasilitas dengan daya besar seperti pabrik, rumah sakit, pusat data (data center), gedung perkantoran bertingkat, hotel, bandar udara, hingga kawasan industri. Selain melindungi peralatan listrik, ACB juga berperan menjaga keselamatan personel dan meminimalkan risiko kerusakan akibat gangguan listrik.

Teknologi Air Circuit Breaker terus berkembang seiring meningkatnya kebutuhan terhadap sistem distribusi yang lebih cerdas. Saat ini sebagian besar produsen telah melengkapi ACB dengan trip unit elektronik yang mampu melakukan pengukuran tegangan, arus, daya aktif, daya reaktif, faktor daya, frekuensi, konsumsi energi, hingga pencatatan histori gangguan secara otomatis.

Data tersebut dapat digunakan sebagai dasar pengambilan keputusan dalam manajemen energi maupun predictive maintenance. Engineer dapat mengetahui pola pembebanan sistem, mendeteksi kondisi overload, menganalisis penyebab trip, hingga melakukan evaluasi kapasitas distribusi sebelum dilakukan ekspansi instalasi listrik.

Keunggulan Teknologi Air Circuit Breaker Modern

Air Circuit Breaker generasi terbaru tidak hanya berfungsi sebagai alat proteksi, tetapi juga menjadi bagian dari sistem digital pada smart electrical distribution. Integrasi komunikasi melalui Modbus RTU, Modbus TCP, Ethernet, maupun gateway IoT memungkinkan seluruh parameter kelistrikan dipantau secara real-time melalui SCADA, Building Management System (BMS), maupun platform Energy Monitoring seperti AIOTKU.

Trip unit digital juga mendukung pengaturan parameter proteksi secara fleksibel, meliputi Long Time Delay (L), Short Time Delay (S), Instantaneous (I), serta Ground Fault Protection (G). Pengaturan tersebut memungkinkan koordinasi proteksi antar perangkat berjalan lebih selektif sehingga hanya bagian sistem yang mengalami gangguan yang akan terputus tanpa memadamkan seluruh instalasi.

Pada fasilitas yang mengutamakan kontinuitas operasional seperti data center, rumah sakit, dan industri proses, kemampuan selektivitas proteksi ini menjadi salah satu faktor yang sangat penting karena mampu mengurangi risiko downtime akibat pemutusan sistem secara menyeluruh.

Selain aspek teknis, Air Circuit Breaker juga menawarkan kemudahan pemeliharaan. Tipe Drawout memungkinkan unit breaker dilepas dari panel tanpa membongkar busbar maupun kabel utama sehingga inspeksi berkala, pengujian, maupun penggantian unit dapat dilakukan dengan waktu henti (downtime) yang jauh lebih singkat.

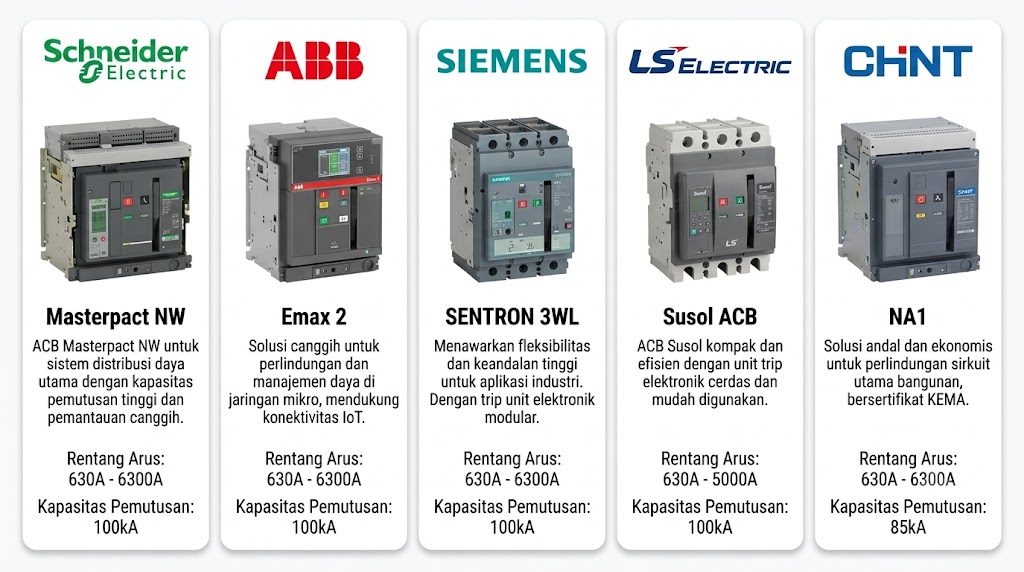

Perbandingan Air Circuit Breaker (ACB) dari Berbagai Brand

PT Sarana Energi Investama menyediakan berbagai pilihan Air Circuit Breaker (ACB) dari merek-merek terkemuka dunia. Setiap brand memiliki keunggulan masing-masing, baik dari sisi breaking capacity, teknologi trip unit, kemampuan komunikasi, maupun fleksibilitas instalasi. Pemilihan ACB yang tepat harus mempertimbangkan kapasitas transformator, arus hubung singkat (short circuit current), koordinasi proteksi, serta kebutuhan monitoring sistem kelistrikan.

Keunggulan Air Circuit Breaker Modern

Aplikasi Air Circuit Breaker

Air Circuit Breaker digunakan pada sistem distribusi tenaga listrik yang membutuhkan keandalan tinggi, kapasitas arus besar, dan tingkat keselamatan maksimal. Penggunaannya tidak hanya terbatas pada panel utama industri, tetapi juga pada berbagai fasilitas komersial dan infrastruktur kritikal.

Standar Internasional yang Digunakan

Seluruh Air Circuit Breaker yang disediakan mengacu pada standar internasional IEC 60947-2 mengenai Low Voltage Switchgear and Controlgear. Standar ini mengatur performa pemutusan arus, kemampuan breaking capacity, koordinasi proteksi, pengujian mekanis, hingga persyaratan keselamatan operasional sehingga perangkat dapat digunakan pada sistem distribusi listrik industri maupun gedung komersial dengan tingkat keandalan yang tinggi.

Spesifikasi Umum Air Circuit Breaker (ACB)

Pemilihan Air Circuit Breaker harus mempertimbangkan kapasitas transformator, arus beban maksimum, nilai arus hubung singkat (short circuit current), metode koordinasi proteksi, hingga kebutuhan sistem monitoring. Berikut merupakan spesifikasi umum yang banyak digunakan pada panel distribusi tegangan rendah.

Manfaat Penggunaan Air Circuit Breaker pada Sistem Distribusi

Penggunaan Air Circuit Breaker memberikan tingkat keamanan dan keandalan yang jauh lebih tinggi dibandingkan sistem proteksi konvensional pada instalasi berkapasitas besar. Dengan kemampuan memutus arus gangguan secara cepat dan selektif, ACB membantu melindungi transformator, panel distribusi, busbar, kabel feeder, hingga peralatan produksi dari potensi kerusakan akibat overload maupun short circuit.

Trip unit digital yang terintegrasi juga memungkinkan tim engineering memperoleh data operasional secara real-time. Informasi mengenai pembebanan, kualitas daya, histori gangguan, serta konsumsi energi dapat dimanfaatkan untuk evaluasi performa sistem distribusi sekaligus mendukung implementasi program efisiensi energi dan predictive maintenance.

Pada fasilitas yang beroperasi selama 24 jam seperti rumah sakit, data center, manufaktur, hotel, bandara, maupun pusat perbelanjaan, keberadaan Air Circuit Breaker menjadi bagian penting dalam menjaga kontinuitas suplai listrik. Sistem proteksi yang tepat mampu mengurangi risiko downtime, mempercepat proses identifikasi gangguan, serta meningkatkan keselamatan personel maupun aset perusahaan.

Pemilihan Air Circuit Breaker yang Tepat

Setiap sistem distribusi listrik memiliki karakteristik yang berbeda. Oleh karena itu, pemilihan Air Circuit Breaker tidak hanya didasarkan pada besarnya arus nominal, tetapi juga harus mempertimbangkan kapasitas transformator, nilai arus hubung singkat, koordinasi proteksi antar breaker, jenis beban, serta rencana pengembangan sistem di masa mendatang.

Selain pemilihan frame ACB, penentuan kelas breaking capacity, jenis trip unit, metode instalasi (Fixed atau Drawout), hingga kebutuhan komunikasi digital juga menjadi faktor penting agar sistem distribusi dapat bekerja secara optimal. Dengan konfigurasi yang sesuai, Air Circuit Breaker mampu memberikan perlindungan maksimal sekaligus mendukung digitalisasi sistem kelistrikan melalui integrasi ke platform monitoring modern.

Kesimpulan

Air Circuit Breaker (ACB) merupakan perangkat proteksi utama yang memiliki peran vital dalam menjaga keandalan sistem distribusi listrik tegangan rendah. Dengan kemampuan menangani arus besar, breaking capacity tinggi, serta dukungan trip unit digital yang canggih, ACB tidak hanya memberikan perlindungan terhadap gangguan listrik, tetapi juga menghadirkan fungsi monitoring dan analisis yang mendukung operasional sistem kelistrikan modern.

Ketersediaan berbagai pilihan Air Circuit Breaker dari Schneider Electric, ABB, Siemens, LS Electric, dan Chint memberikan fleksibilitas bagi pengguna untuk memilih solusi yang paling sesuai dengan kebutuhan teknis maupun anggaran proyek. Dipadukan dengan perencanaan engineering yang tepat dan koordinasi proteksi yang baik, Air Circuit Breaker menjadi fondasi penting dalam menciptakan sistem distribusi listrik yang aman, andal, efisien, dan siap mendukung transformasi menuju smart electrical infrastructure.
