Capacitor Bank & Power Factor Correction (PFC): Solusi Efisien Mengoptimalkan Faktor Daya dan Mengurangi Denda kVArh

Seiring berkembangnya penggunaan peralatan elektronik modern seperti Variable Speed Drive (VSD), inverter, UPS, mesin CNC, rectifier, HVAC, hingga data center, kebutuhan terhadap sistem koreksi faktor daya menjadi semakin penting. Beban-beban tersebut umumnya bersifat induktif maupun non-linear sehingga menyebabkan konsumsi daya reaktif meningkat dan kualitas daya listrik menurun apabila tidak dikompensasi dengan baik.

Selain meningkatkan efisiensi sistem kelistrikan, penggunaan Capacitor Bank yang dirancang dengan benar juga membantu menjaga stabilitas tegangan, mengurangi arus pada penghantar, memperpanjang umur transformator, mengurangi panas berlebih pada panel listrik, serta meningkatkan kapasitas distribusi tanpa harus melakukan upgrade infrastruktur kelistrikan secara besar-besaran.

Untuk instalasi modern yang memiliki kandungan harmonik cukup tinggi, penggunaan Capacitor Bank konvensional sering kali tidak lagi mencukupi. Oleh karena itu tersedia solusi Detuned Capacitor Bank yang dilengkapi reactor sehingga mampu mencegah resonansi harmonik sekaligus menjaga umur kapasitor tetap optimal selama beroperasi.

Mengapa Faktor Daya Menjadi Parameter Penting?

Pada sistem tenaga listrik AC, energi yang dikonsumsi oleh beban tidak seluruhnya berubah menjadi energi yang bermanfaat. Sebagian energi digunakan sebagai daya reaktif (Reactive Power) yang dibutuhkan untuk membentuk medan magnet pada motor listrik, transformator, ballast, maupun berbagai peralatan induktif lainnya. Semakin besar daya reaktif yang digunakan, semakin rendah nilai faktor daya (Power Factor) suatu instalasi.

Nilai faktor daya yang rendah menyebabkan arus sistem meningkat meskipun daya aktif (kW) yang digunakan tetap sama. Kondisi tersebut membuat kabel, transformator, panel distribusi, dan peralatan proteksi bekerja lebih berat sehingga meningkatkan rugi-rugi daya (I²R Losses), temperatur penghantar, serta penurunan efisiensi keseluruhan sistem distribusi listrik.

Bagi pelanggan industri maupun komersial dengan kapasitas listrik besar, rendahnya faktor daya juga dapat menyebabkan dikenakannya biaya tambahan berupa denda energi reaktif (kVArh). Oleh karena itu, pemasangan Capacitor Bank menjadi salah satu investasi yang paling efektif untuk meningkatkan efisiensi sistem sekaligus menekan biaya operasional listrik dalam jangka panjang.

Apa Itu Capacitor Bank & Power Factor Correction?

Capacitor Bank merupakan sekumpulan kapasitor yang dirangkai untuk menghasilkan daya reaktif kapasitif (kVAr) sebagai kompensasi terhadap daya reaktif induktif yang berasal dari beban. Dengan adanya kompensasi tersebut, nilai faktor daya meningkat mendekati satu (unity), sehingga arus sistem menurun dan efisiensi distribusi tenaga listrik menjadi lebih baik.

Dalam implementasinya, Capacitor Bank tersedia dalam dua konfigurasi utama yaitu Fixed Capacitor Bank yang bekerja secara konstan serta Automatic Capacitor Bank yang dilengkapi controller untuk menghubungkan atau melepas step kapasitor secara otomatis sesuai perubahan beban listrik secara real-time.

Untuk jaringan yang mengandung harmonik tinggi, digunakan konfigurasi Detuned Capacitor Bank yang dipadukan dengan reactor sehingga mampu menghindari resonansi harmonik sekaligus menjaga performa kapasitor tetap stabil pada kondisi operasi yang berat.

Keunggulan Menggunakan Capacitor Bank untuk Sistem Kelistrikan

Pemasangan Capacitor Bank tidak hanya bertujuan meningkatkan nilai faktor daya, tetapi juga memberikan dampak langsung terhadap efisiensi distribusi tenaga listrik secara keseluruhan. Dengan arus sistem yang lebih rendah, seluruh komponen kelistrikan bekerja lebih ringan sehingga umur operasionalnya menjadi lebih panjang dan biaya pemeliharaan dapat ditekan.

Pada instalasi industri, penghematan yang diperoleh sering kali berasal dari berkurangnya denda kVArh, meningkatnya kapasitas transformator yang tersedia, serta menurunnya rugi-rugi daya pada kabel distribusi. Hal tersebut menjadikan investasi Capacitor Bank memiliki nilai ekonomi yang tinggi karena mampu memberikan pengembalian investasi (ROI) dalam waktu yang relatif singkat, tergantung karakteristik beban dan pola konsumsi energi.

Selain aspek efisiensi energi, sistem Power Factor Correction juga membantu menjaga kestabilan tegangan ketika beban berubah secara dinamis. Kondisi ini sangat penting bagi industri manufaktur, rumah sakit, data center, hingga gedung komersial yang mengoperasikan peralatan elektronik sensitif setiap hari.

Jenis-Jenis Capacitor Bank

Pemilihan jenis Capacitor Bank harus disesuaikan dengan karakteristik beban, fluktuasi konsumsi listrik, serta kondisi kualitas daya pada instalasi. Setiap konfigurasi memiliki keunggulan masing-masing sehingga proses analisis awal menjadi langkah yang sangat penting sebelum menentukan kapasitas maupun tipe panel yang digunakan.

1. Fixed Capacitor Bank

Fixed Capacitor Bank merupakan konfigurasi paling sederhana di mana kapasitor terhubung secara permanen ke sistem. Solusi ini cocok digunakan pada instalasi dengan beban relatif konstan, misalnya pompa, motor induksi yang beroperasi terus-menerus, atau fasilitas dengan pola konsumsi listrik yang stabil sepanjang waktu.

Karena tidak memerlukan controller maupun switching otomatis, biaya investasi Fixed Capacitor Bank relatif lebih ekonomis. Namun, sistem ini kurang fleksibel apabila beban sering berubah karena nilai kompensasi tetap konstan meskipun kebutuhan daya reaktif berubah.

2. Automatic Capacitor Bank

Automatic Capacitor Bank menggunakan Power Factor Controller yang secara otomatis menghubungkan maupun melepas setiap step kapasitor sesuai perubahan beban listrik. Controller akan terus memonitor nilai cos φ dan mengaktifkan kombinasi kapasitor yang paling sesuai untuk menjaga faktor daya tetap berada pada target yang telah ditentukan.

Konfigurasi ini menjadi pilihan utama pada industri manufaktur, pusat perbelanjaan, gedung perkantoran, hotel, rumah sakit, hingga fasilitas komersial lain yang memiliki variasi beban listrik sepanjang hari.

3. Detuned Capacitor Bank

Pada sistem yang memiliki kandungan harmonik tinggi akibat penggunaan inverter, UPS, rectifier, Variable Speed Drive (VSD), maupun peralatan elektronik modern lainnya, penggunaan Capacitor Bank standar dapat menimbulkan resonansi harmonik yang justru mempercepat kerusakan kapasitor.

Untuk mengatasi kondisi tersebut digunakan Detuned Capacitor Bank yang dipadukan dengan reactor khusus. Reactor ini menggeser frekuensi resonansi sehingga harmonik tidak diperkuat oleh sistem kapasitor. Dengan demikian, kualitas daya tetap terjaga sekaligus memperpanjang umur seluruh komponen panel Power Factor Correction.

Teknologi Detuned Reactor untuk Jaringan dengan Harmonik Tinggi

Dalam beberapa tahun terakhir, penggunaan perangkat berbasis elektronika daya berkembang sangat pesat. Inverter PLTS, Variable Speed Drive, UPS, charger kendaraan listrik, data center, mesin CNC, serta sistem HVAC modern menghasilkan harmonik yang dapat memengaruhi performa sistem distribusi tenaga listrik.

Jika Capacitor Bank dipasang tanpa mempertimbangkan kondisi harmonik, maka dapat terjadi resonansi yang menyebabkan arus harmonik meningkat secara signifikan. Akibatnya kapasitor mengalami overheating, kontaktor bekerja lebih berat, fuse sering putus, bahkan umur panel menjadi jauh lebih pendek.

Detuned Reactor bekerja sebagai reaktor seri yang dipasang bersama kapasitor sehingga frekuensi resonansi sistem bergeser menjauhi frekuensi harmonik dominan. Konfigurasi ini banyak digunakan pada sistem dengan tuning 5,67%, 6%, 7%, maupun 12,5% sesuai karakteristik jaringan listrik dan hasil analisis power quality.

Melalui pendekatan tersebut, Capacitor Bank tidak hanya berfungsi sebagai kompensasi daya reaktif, tetapi juga menjadi bagian penting dalam menjaga kualitas daya (Power Quality) secara keseluruhan sehingga sistem distribusi menjadi lebih stabil, aman, dan memiliki keandalan tinggi.

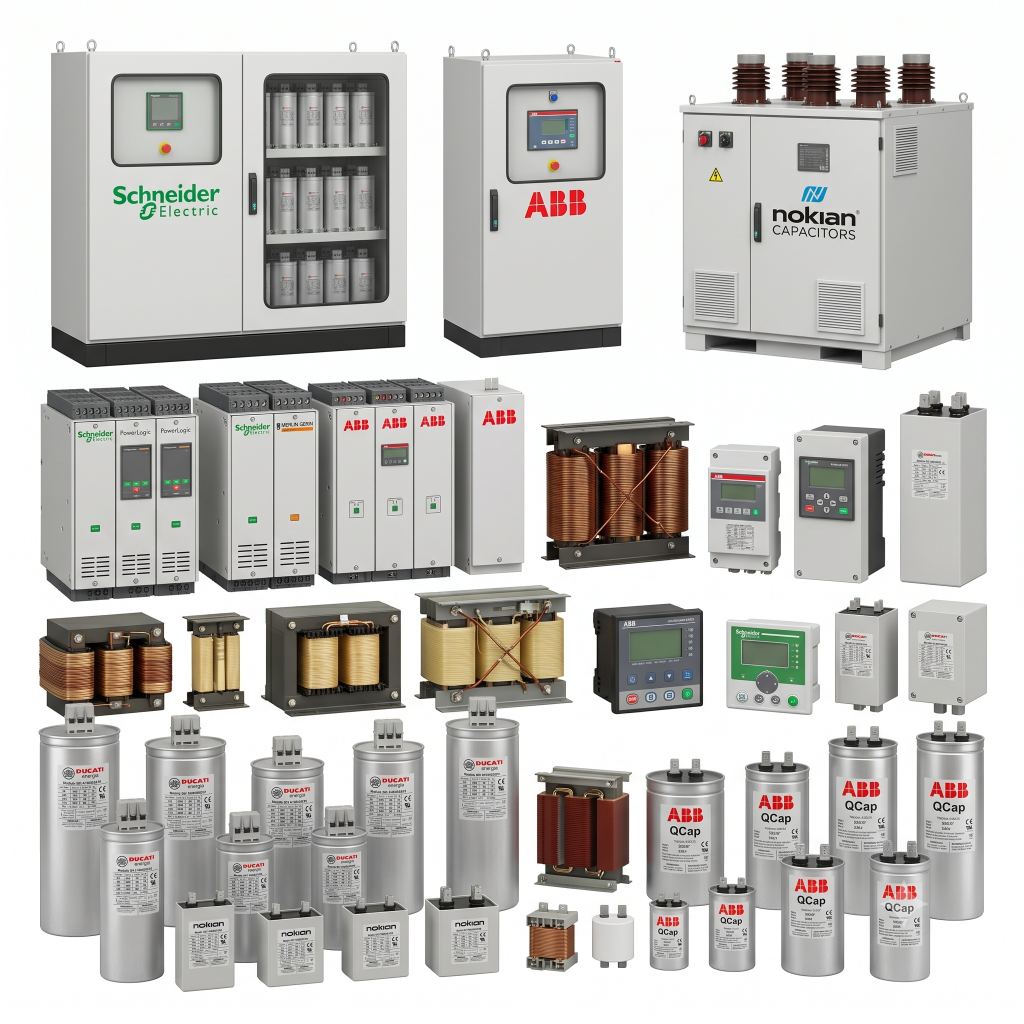

Pilihan Brand Capacitor Bank & Power Factor Correction

PT Sarana Energi Investama menyediakan berbagai solusi Capacitor Bank & Power Factor Correction (PFC) dari produsen global yang telah digunakan pada berbagai aplikasi industri, gedung komersial, utilitas, hingga infrastruktur penting. Setiap brand memiliki karakteristik dan keunggulan tersendiri, sehingga pemilihannya disesuaikan dengan kapasitas sistem, karakteristik beban, kebutuhan monitoring, serta tingkat harmonik pada instalasi.

Mulai dari sistem otomatis dengan controller pintar, kapasitor self-healing, panel modular, hingga solusi detuned untuk jaringan dengan harmonik tinggi, seluruh produk dirancang agar mampu memberikan performa jangka panjang dengan tingkat keandalan yang tinggi.

Ducati Energia – Automatic Power Factor Correction

Ducati Energia dikenal sebagai salah satu produsen sistem kompensasi daya reaktif yang telah digunakan secara luas pada sektor industri maupun infrastruktur. Salah satu solusi unggulannya adalah Automatic PFC 200-M yang dipadukan dengan controller rEvolution R5, memungkinkan pengaturan step kapasitor secara otomatis berdasarkan perubahan beban listrik.

Controller ini mampu melakukan pembacaan arus CT secara otomatis (auto sensing), mengoptimalkan urutan switching setiap step kapasitor, serta menjaga nilai faktor daya tetap berada pada target yang telah ditentukan. Teknologi tersebut membantu mengurangi frekuensi switching yang tidak diperlukan sehingga umur kontaktor maupun kapasitor menjadi lebih panjang.

Dengan kapasitas mulai dari sekitar 5 kVAr hingga 200 kVAr, Ducati Energia menjadi pilihan ideal untuk industri manufaktur, hotel, pusat perbelanjaan, gedung perkantoran, maupun fasilitas komersial dengan beban listrik yang berubah-ubah sepanjang hari.

Nokian – Solusi Kapasitor untuk LV, MV, dan HV

Nokian yang kini menjadi bagian dari ABB Group dikenal sebagai spesialis dalam pengembangan kapasitor daya untuk aplikasi skala besar. Produk-produknya banyak digunakan pada sistem distribusi tenaga listrik tegangan rendah (LV), tegangan menengah (MV), hingga tegangan tinggi (HV).

Teknologi kapasitor all-film yang digunakan memberikan performa stabil, rugi-rugi rendah, serta umur operasional yang panjang. Pada aplikasi utilitas dan industri besar, solusi Nokian sering dipadukan dengan sistem Static Var Compensation (SVC) maupun instalasi kapasitor MV/HV untuk meningkatkan stabilitas jaringan listrik.

Karena dirancang untuk kapasitas yang lebih besar, solusi Nokian banyak diaplikasikan pada gardu distribusi, pembangkit listrik, kawasan industri, pabrik berskala besar, hingga fasilitas utilitas yang membutuhkan kompensasi daya reaktif dalam jumlah signifikan.

Schneider Electric – VarSet & VarPlus

Schneider Electric menghadirkan solusi lengkap melalui seri VarSet yang dikombinasikan dengan kapasitor VarPlusCan serta regulator VarPlus Logic. Sistem ini dirancang untuk memberikan pengaturan faktor daya secara otomatis dengan tingkat akurasi tinggi dan kemampuan komunikasi melalui Modbus untuk kebutuhan monitoring.

Salah satu keunggulan utama Schneider Electric adalah tersedianya pilihan Detuned Capacitor Bank dengan tuning 190 Hz maupun 210 Hz. Konfigurasi tersebut dirancang khusus untuk instalasi yang memiliki kandungan harmonik akibat penggunaan inverter, UPS, Variable Speed Drive (VSD), maupun beban non-linear lainnya.

Selain meningkatkan faktor daya, sistem ini juga membantu mengurangi risiko resonansi harmonik yang dapat merusak kapasitor dan memperpendek umur panel distribusi listrik. Oleh karena itu Schneider Electric menjadi salah satu pilihan populer pada gedung komersial modern, rumah sakit, data center, maupun industri manufaktur.

ABB – CLMD Capacitor & MODVAR Automatic Capacitor Bank

ABB menawarkan solusi Power Factor Correction melalui kapasitor seri CLMD yang menggunakan teknologi dry-type self-healing capacitor. Teknologi ini memungkinkan lapisan dielektrik memperbaiki kerusakan kecil secara otomatis sehingga meningkatkan keandalan serta memperpanjang umur kapasitor dibandingkan desain konvensional.

Selain menggunakan material yang tahan terhadap tekanan internal, kapasitor CLMD juga dilengkapi sistem proteksi over-pressure sehingga memberikan tingkat keselamatan yang lebih tinggi apabila terjadi kondisi abnormal pada sistem listrik.

Untuk sistem otomatis, ABB menyediakan MODVAR Automatic Capacitor Bank yang dapat dipadukan dengan berbagai pilihan detuned reactor mulai dari 5,67%, 6%, 7%, hingga 12,5%. Konfigurasi ini memberikan perlindungan tambahan terhadap harmonik sekaligus menjaga performa kompensasi daya reaktif tetap optimal pada berbagai kondisi operasi.

Solusi ABB banyak digunakan pada industri proses, fasilitas manufaktur, pusat data, gedung bertingkat, serta berbagai aplikasi yang membutuhkan tingkat keandalan tinggi dan kontinuitas operasional.

Aplikasi Capacitor Bank pada Berbagai Industri

Capacitor Bank digunakan hampir di seluruh sektor industri maupun bangunan komersial yang memiliki konsumsi daya listrik besar. Sistem ini tidak hanya membantu meningkatkan efisiensi energi, tetapi juga menjaga performa distribusi listrik ketika berbagai jenis beban beroperasi secara bersamaan.

Setiap jenis industri memiliki karakteristik beban yang berbeda. Oleh karena itu, kapasitas kVAr, jumlah step, tipe controller, hingga kebutuhan detuned reactor harus ditentukan berdasarkan hasil pengukuran kualitas daya (Power Quality Analysis) agar solusi yang dipasang benar-benar sesuai dengan kondisi lapangan.

Tahapan Perancangan Sistem Power Factor Correction

Keberhasilan implementasi Capacitor Bank tidak hanya ditentukan oleh kualitas komponen yang digunakan, tetapi juga oleh proses engineering sebelum instalasi dilakukan. Setiap proyek memerlukan analisis menyeluruh agar kapasitas kompensasi yang dipilih sesuai dengan kondisi aktual sistem kelistrikan.

Tahapan pertama adalah melakukan pengukuran menggunakan Power Quality Analyzer untuk mengetahui profil konsumsi energi, nilai faktor daya, arus harmonik (THDi), tegangan harmonik (THDv), beban puncak, hingga pola perubahan beban selama periode operasional.

Berdasarkan hasil pengukuran tersebut, engineer menentukan kebutuhan kapasitas kVAr, jumlah step Capacitor Bank, jenis controller otomatis, konfigurasi kontaktor, ukuran busbar, proteksi panel, serta apakah sistem memerlukan reactor detuned atau tidak.

Setelah desain selesai, panel dirakit sesuai standar engineering, dilanjutkan dengan Factory Acceptance Test (FAT), instalasi di lokasi, commissioning, pengujian fungsi, serta verifikasi bahwa nilai faktor daya telah mencapai target yang diinginkan tanpa menimbulkan resonansi harmonik.

Keunggulan Solusi Capacitor Bank dari PT Sarana Energi Investama

PT Sarana Energi Investama menyediakan solusi Capacitor Bank yang dirancang berdasarkan kebutuhan aktual pelanggan, bukan hanya berdasarkan kapasitas transformator atau daya terpasang. Pendekatan engineering ini memastikan setiap sistem memberikan performa optimal sekaligus investasi yang lebih efisien.

Dengan dukungan berbagai brand internasional, pelanggan memiliki fleksibilitas dalam memilih spesifikasi panel sesuai kebutuhan aplikasi, tingkat harmonik, ruang instalasi, maupun anggaran proyek tanpa mengorbankan kualitas maupun keandalan sistem.

Kesimpulan

Capacitor Bank & Power Factor Correction merupakan salah satu solusi paling efektif untuk meningkatkan efisiensi sistem distribusi tenaga listrik. Dengan memperbaiki faktor daya, perusahaan dapat mengurangi rugi-rugi energi, menekan arus pada jaringan distribusi, meningkatkan kapasitas transformator, serta menghindari biaya tambahan akibat konsumsi daya reaktif.

Pemilihan konfigurasi yang tepat, baik berupa Fixed Capacitor Bank, Automatic Capacitor Bank, maupun Detuned Capacitor Bank, harus dilakukan berdasarkan hasil analisis kualitas daya sehingga sistem mampu bekerja secara optimal pada kondisi operasional sebenarnya. Pendekatan engineering yang tepat juga memastikan setiap komponen memiliki umur pakai yang lebih panjang dan memberikan manfaat ekonomi dalam jangka panjang.

Melalui dukungan produk dari Ducati Energia, Nokian, Schneider Electric, dan ABB, PT Sarana Energi Investama menyediakan solusi Power Factor Correction yang dapat disesuaikan untuk berbagai sektor mulai dari industri manufaktur, gedung komersial, rumah sakit, data center, hingga fasilitas utilitas yang membutuhkan kualitas daya listrik yang tinggi, stabil, dan andal.
