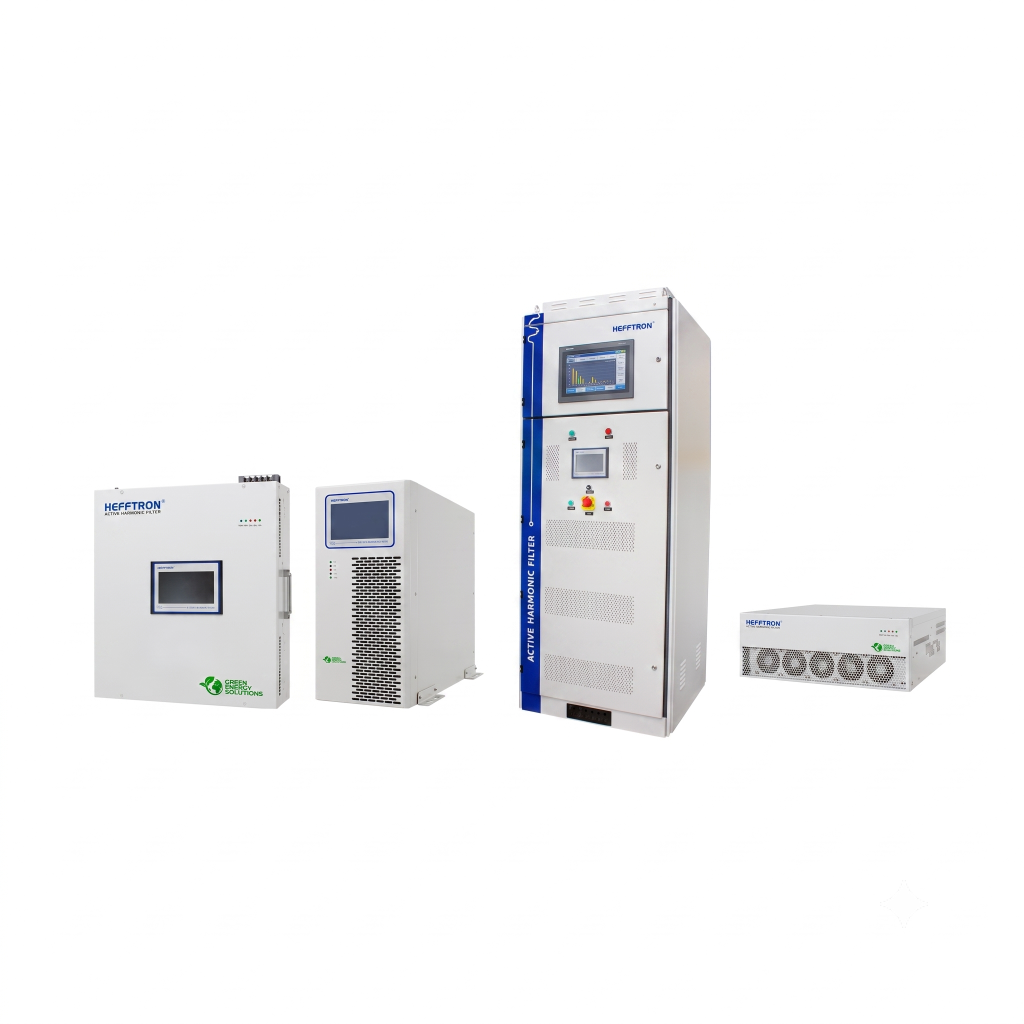

Hefftron Active Harmonic Filter (AHF): Solusi Mitigasi Harmonik untuk Meningkatkan Kualitas Daya Listrik Industri

Perkembangan industri modern menyebabkan penggunaan peralatan elektronik daya seperti Variable Speed Drive (VSD), inverter, UPS, rectifier, komputer industri, serta mesin otomatis meningkat secara signifikan. Walaupun memberikan efisiensi operasional yang tinggi, perangkat-perangkat tersebut juga menghasilkan harmonik listrik yang dapat menurunkan kualitas daya pada sistem distribusi.

Apabila harmonik tidak dikendalikan, berbagai masalah dapat muncul seperti meningkatnya temperatur transformator, kabel, panel listrik, maupun motor listrik. Selain itu, harmonik juga menyebabkan rugi-rugi daya lebih besar, memperpendek umur peralatan, memicu trip pada sistem proteksi, hingga mengganggu kestabilan operasi mesin produksi.

Berbeda dengan filter harmonik pasif yang hanya efektif pada kondisi tertentu, Hefftron Active Harmonic Filter bekerja secara adaptif mengikuti perubahan beban. Teknologi ini memungkinkan sistem melakukan kompensasi harmonik secara real-time sehingga performa tetap optimal meskipun kondisi beban berubah setiap saat.

Mengapa Harmonik Menjadi Masalah pada Instalasi Listrik?

Harmonik merupakan gelombang listrik dengan frekuensi kelipatan dari frekuensi dasar sistem tenaga. Pada jaringan listrik 50 Hz, harmonik dapat muncul pada frekuensi 150 Hz, 250 Hz, 350 Hz, dan seterusnya. Sumber utama harmonik berasal dari beban non-linear yang banyak digunakan pada fasilitas modern.

Semakin tinggi proporsi penggunaan inverter, UPS, rectifier, maupun Variable Frequency Drive, maka tingkat harmonik dalam sistem akan semakin meningkat. Kondisi ini dapat menyebabkan kenaikan rugi-rugi listrik, penurunan efisiensi distribusi daya, gangguan komunikasi, hingga mempercepat kerusakan komponen kelistrikan.

Dengan memasang Active Harmonic Filter, harmonik dapat dikurangi secara aktif sebelum menyebar ke seluruh sistem distribusi. Hasilnya adalah sistem tenaga yang lebih stabil, efisien, dan memiliki umur operasional lebih panjang.

Cara Kerja Hefftron Active Harmonic Filter (AHF)

Hefftron Active Harmonic Filter bekerja dengan prinsip active current injection. Sistem akan memonitor bentuk gelombang arus pada jaringan listrik menggunakan sensor arus berkecepatan tinggi. Data yang diperoleh kemudian diproses oleh Digital Signal Processor (DSP) untuk mengidentifikasi besarnya harmonik, daya reaktif, maupun ketidakseimbangan arus yang terjadi pada setiap fase.

Setelah proses analisis selesai, inverter berbasis teknologi IGBT (Insulated Gate Bipolar Transistor) menghasilkan arus kompensasi yang memiliki amplitudo sama namun berlawanan fase dengan arus harmonik. Ketika kedua arus tersebut bertemu pada sistem distribusi, harmonik saling meniadakan sehingga arus yang mengalir menuju sumber listrik kembali mendekati bentuk gelombang sinus murni.

Berbeda dengan filter harmonik pasif yang menggunakan kombinasi kapasitor dan induktor dengan karakteristik tetap, Hefftron AHF mampu menyesuaikan besarnya arus kompensasi secara otomatis mengikuti perubahan beban. Oleh karena itu, solusi ini sangat efektif digunakan pada industri yang memiliki beban dinamis dan berubah-ubah sepanjang waktu produksi.

Pendekatan Engineering dalam Mitigasi Harmonik

Sebelum menentukan kapasitas Active Harmonic Filter yang tepat, dilakukan analisis kualitas daya (Power Quality Analysis) menggunakan alat ukur power analyzer. Pengukuran ini bertujuan mengetahui nilai Total Harmonic Distortion (THDi), Total Harmonic Distortion Voltage (THDv), faktor daya, profil beban, serta karakteristik harmonik yang muncul pada sistem.

Hasil pengukuran menjadi dasar dalam menentukan kapasitas kompensasi yang dibutuhkan, jumlah modul Active Harmonic Filter, konfigurasi instalasi, serta metode pemasangan yang paling sesuai dengan kondisi panel listrik pelanggan.

Karena menggunakan sistem modular, Hefftron AHF dapat dipasang secara bertahap mengikuti perkembangan kapasitas beban. Penambahan modul baru dapat dilakukan tanpa harus mengganti perangkat utama sehingga investasi menjadi lebih efisien untuk jangka panjang.

Selain mengurangi harmonik, sistem juga mampu melakukan kompensasi daya reaktif dan koreksi ketidakseimbangan arus secara bersamaan. Dengan demikian kualitas daya meningkat tanpa perlu memasang beberapa perangkat terpisah.

Spesifikasi Hefftron Active Harmonic Filter

Keunggulan Hefftron Active Harmonic Filter

Aplikasi Hefftron Active Harmonic Filter

Hefftron Active Harmonic Filter banyak digunakan pada instalasi listrik modern yang memiliki proporsi beban non-linear tinggi. Hampir seluruh industri saat ini memanfaatkan inverter, Variable Speed Drive (VSD), UPS, rectifier, maupun switching power supply yang berpotensi menghasilkan harmonik. Dengan memasang AHF, kualitas daya dapat dijaga sehingga sistem distribusi listrik bekerja lebih stabil dan efisien.

Pada sektor manufaktur, Active Harmonic Filter membantu menjaga keandalan mesin produksi, mengurangi risiko downtime akibat gangguan kualitas daya, serta menekan rugi-rugi energi yang disebabkan oleh distorsi harmonik. Hal ini sangat penting terutama pada fasilitas produksi yang beroperasi selama 24 jam dan memiliki beban listrik yang terus berubah.

Di data center, harmonik yang berasal dari UPS, server, dan sistem pendingin dapat memengaruhi performa distribusi daya apabila tidak dikendalikan. Hefftron AHF membantu menjaga kestabilan sistem kelistrikan sehingga keandalan infrastruktur digital tetap terjaga.

Rumah sakit, gedung komersial, hotel, pusat perbelanjaan, bandara, hingga fasilitas pendidikan juga memanfaatkan Active Harmonic Filter untuk meningkatkan kualitas daya, memperpanjang umur peralatan listrik, dan menjaga kontinuitas operasional berbagai sistem penting di dalam bangunan.

Aplikasi Tipikal

Manfaat Penggunaan Active Harmonic Filter

Implementasi Hefftron Active Harmonic Filter memberikan manfaat langsung terhadap performa sistem distribusi listrik. Dengan menurunkan Total Harmonic Distortion (THDi), arus yang mengalir menjadi lebih bersih sehingga rugi-rugi energi akibat harmonik dapat diminimalkan.

Transformator, panel listrik, kabel, generator, dan motor listrik bekerja pada temperatur yang lebih rendah karena arus harmonik berkurang. Kondisi ini membantu memperpanjang umur operasional peralatan sekaligus menurunkan kebutuhan perawatan dan biaya penggantian komponen.

Selain meningkatkan efisiensi energi, Active Harmonic Filter juga membantu menjaga kestabilan tegangan, mengurangi risiko trip pada sistem proteksi, meningkatkan faktor daya, serta mendukung kontinuitas operasional pada fasilitas yang membutuhkan keandalan tinggi.

Kesesuaian dengan Standar Internasional

Hefftron Active Harmonic Filter dirancang untuk membantu sistem distribusi listrik memenuhi rekomendasi IEEE 519, yaitu standar internasional yang mengatur batas distorsi harmonik pada jaringan tenaga listrik. Dengan menjaga nilai THDi tetap rendah, sistem menjadi lebih aman bagi seluruh peralatan yang terhubung serta mengurangi potensi gangguan terhadap jaringan distribusi secara keseluruhan.

Penggunaan teknologi Digital Signal Processor (DSP), inverter berbasis IGBT, serta algoritma kompensasi real-time menjadikan Hefftron Active Harmonic Filter sebagai solusi modern untuk meningkatkan kualitas daya pada berbagai sektor industri maupun komersial. Fleksibilitas desain modular juga memungkinkan sistem berkembang mengikuti peningkatan kapasitas beban tanpa memerlukan perubahan besar pada instalasi yang sudah ada.

Dengan kombinasi teknologi kompensasi harmonik, koreksi daya reaktif, serta penyeimbangan arus dalam satu perangkat, Hefftron Active Harmonic Filter menjadi solusi komprehensif untuk menciptakan sistem kelistrikan yang lebih efisien, andal, dan siap mendukung kebutuhan operasional fasilitas modern dengan standar kualitas daya yang tinggi.
