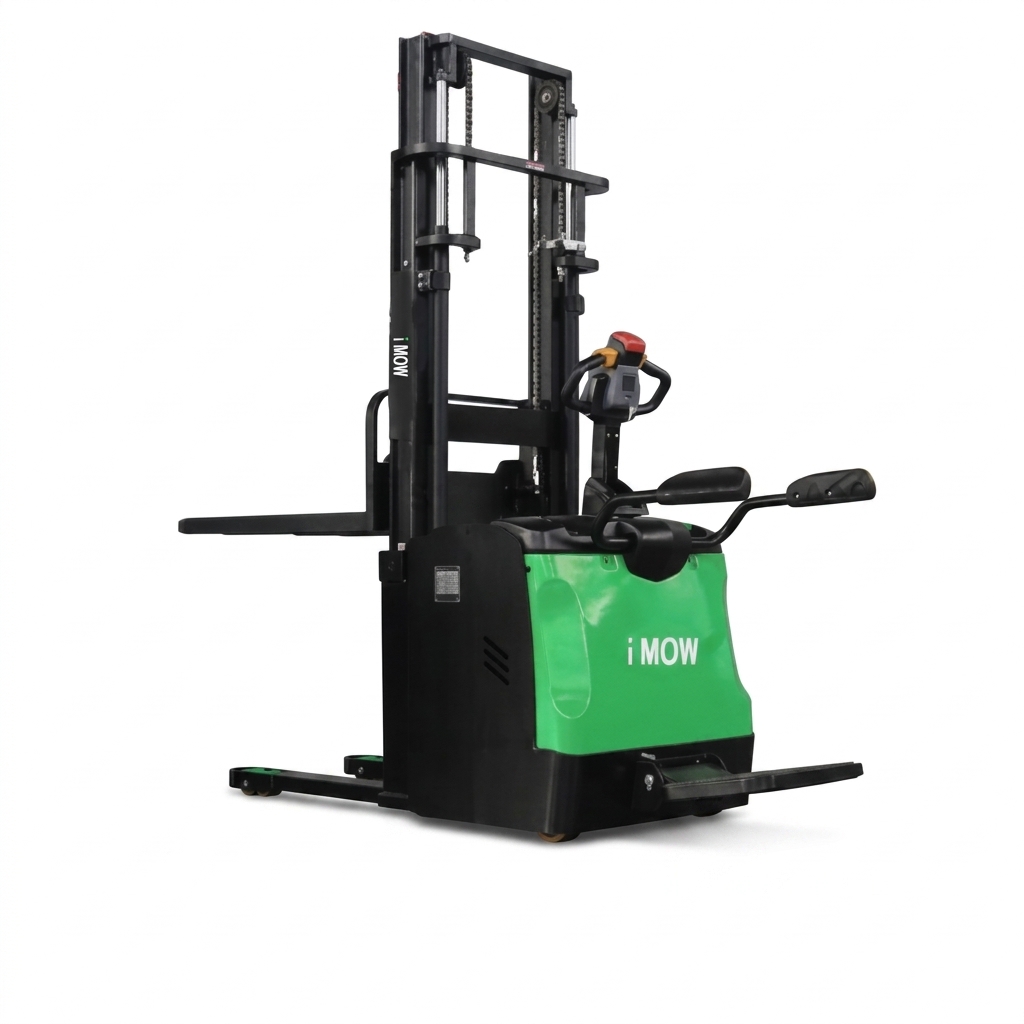

iMOW ES16-16RAS / ES20-20RAS Electric Reach Stacker

Dalam aktivitas warehouse modern, kebutuhan material handling tidak hanya berkaitan dengan kemampuan mengangkat beban. Forklift atau stacker juga perlu memiliki dimensi yang sesuai dengan area kerja, kemampuan bermanuver di aisle, sistem pengereman yang responsif, serta kontrol penggerak yang mendukung presisi saat melakukan stacking.

iMOW ES16-16RAS dan ES20-20RAS dikembangkan sebagai electric reach stacker untuk kebutuhan tersebut. Dengan kapasitas 1,6 hingga 2,0 ton, kedua model dapat digunakan untuk aktivitas pemindahan pallet, penyusunan barang, serta material handling pada area warehouse dan fasilitas industri.

Maximum lift height standar mencapai 3.000 mm, sementara konfigurasi mast tertentu dapat tersedia hingga 5.800 mm. Sistem lowering dua kecepatan juga membantu meningkatkan stabilitas dan akurasi ketika melakukan proses stacking.

Desain Electric Reach Stacker iMOW

iMOW ES16-16RAS dan ES20-20RAS menggunakan konfigurasi electric reach stacker dengan standing operator. Konfigurasi ini dirancang untuk aktivitas material handling yang membutuhkan perpindahan unit secara efisien di dalam warehouse.

Dengan overall length sebesar 2.035 mm dan overall width sebesar 850 mm, unit memiliki dimensi yang relatif kompak untuk digunakan pada area kerja dengan aisle yang terbatas.

Wheelbase tercatat sebesar 1.394 mm, sedangkan turning radius berada pada rentang 1.738–2.099 mm, tergantung konfigurasi dan model.

Kapasitas Angkat 1.600 kg dan 2.000 kg

Dua model utama dalam seri ini menawarkan kapasitas yang berbeda. ES16-16RAS memiliki kapasitas angkat sebesar 1.600 kg, sementara ES20-20RAS mampu menangani beban hingga 2.000 kg.

Kedua model menggunakan load center sebesar 600 mm. Parameter load center penting dalam menentukan kemampuan aktual stacker ketika mengangkat dan memindahkan pallet atau material dengan dimensi tertentu.

Pilihan Baterai Lead-acid dan Li-Ion

Salah satu karakteristik utama iMOW ES16-16RAS dan ES20-20RAS adalah tersedianya pilihan sistem baterai lead-acid maupun Li-Ion.

Untuk konfigurasi lead-acid, baterai menggunakan tegangan 24 V dengan kapasitas nominal 280 Ah dan berat sekitar 240 kg.

Sementara itu, versi Li-Ion menggunakan baterai 24 V / 205 Ah dengan berat sekitar 70 kg. Perbedaan berat baterai tersebut memberikan karakteristik konfigurasi kendaraan yang berbeda antara versi lead-acid dan Li-Ion.

Two-Speed Lowering System

iMOW ES16-16RAS dan ES20-20RAS dilengkapi dengan sistem two-speed lowering. Sistem ini memungkinkan proses penurunan fork dilakukan dengan karakteristik kecepatan yang berbeda untuk membantu meningkatkan stabilitas dan akurasi ketika melakukan stacking.

Kecepatan lowering tercatat sebesar 0,32 m/s saat membawa beban dan 0,23 m/s saat tanpa beban. Pengaturan tersebut membantu operator mengontrol proses penurunan material ketika melakukan penempatan pallet.

Sistem Penggerak AC 1,6 kW

Untuk sistem penggerak, iMOW ES16-16RAS dan ES20-20RAS menggunakan AC drive control dengan drive motor berdaya 1,6 kW dengan rating S2 60 minutes.

Travel speed tercatat sebesar 5,5 km/jam saat membawa beban dan hingga 6,0 km/jam saat tanpa beban.

Konfigurasi tersebut dirancang untuk kebutuhan material handling dalam area warehouse, terutama aktivitas pemindahan pallet dan stacking pada kecepatan operasional yang terkontrol.

Lift Motor 3,0 kW

Sistem pengangkatan menggunakan lift motor 3,0 kW dengan rating S3 15%.

Lifting speed mencapai 0,13 m/s saat membawa beban dan 0,16 m/s saat tanpa beban.

Kombinasi motor pengangkat dan sistem mast memungkinkan unit mencapai maximum lift height standar sebesar 3.000 mm.

Sistem Mast dan Fork

Konfigurasi standar memiliki retracted mast height 2.020 mm dan free lift 100 mm. Lift height tercatat sebesar 2.912 mm, sedangkan ketika mast dalam posisi extended, tinggi kendaraan mencapai sekitar 3.465 mm.

Untuk konfigurasi mast tertentu, maximum lift height dapat mencapai hingga sekitar 5.800 mm, sehingga unit dapat digunakan pada aplikasi stacking dengan kebutuhan ketinggian yang lebih tinggi.

Fork memiliki dimensi 60 × 190 × 1.150 mm dengan jarak antar fork arms sebesar 570 mm.

Electronic Steering System

Sistem kemudi iMOW ES16-16RAS dan ES20-20RAS menggunakan electronic steering. Sistem ini mendukung kontrol arah kendaraan dengan karakteristik yang sesuai untuk aktivitas material handling di area warehouse.

Tiller handle memiliki ketinggian pada posisi drive antara 1.150 hingga 1.480 mm. Konfigurasi tersebut disesuaikan dengan konsep standing operator pada unit.

Electromagnetic Service Brake

Sistem pengereman menggunakan electromagnetic service brake. Sistem ini menjadi bagian penting dalam pengendalian kendaraan ketika melakukan perpindahan material maupun proses stacking.

Penggunaan electromagnetic braking dikombinasikan dengan AC drive control untuk mendukung pengoperasian electric stacker secara terkontrol di lingkungan warehouse.

Dimensi Kompak untuk Warehouse

Salah satu karakteristik penting electric reach stacker adalah kemampuannya bekerja pada area yang memiliki keterbatasan ruang. iMOW ES16-16RAS dan ES20-20RAS memiliki overall width sebesar 850 mm dan overall length sebesar 2.035 mm.

Panjang hingga face of forks tercatat sebesar 885 mm. Ground clearance pada bagian tengah wheelbase adalah sekitar 28 mm.

Dengan turning radius pada rentang 1.738–2.099 mm, konfigurasi ini mendukung aktivitas manuver di area warehouse dan aisle pallet.

Polyurethane Tyres

iMOW ES16-16RAS dan ES20-20RAS menggunakan polyurethane tyres yang terdiri dari drive wheel, load wheels, dan additional castor wheels.

Ukuran roda depan tercatat sebesar Ø230 × 75 mm, roda belakang Ø85 × 70 mm, sedangkan additional castor wheels memiliki ukuran Ø130 × 55 mm.

Kemampuan Menanjak dan Operasional

iMOW ES16-16RAS dan ES20-20RAS memiliki maximum gradeability 8% saat membawa beban dan hingga 16% saat tanpa beban.

Parameter tersebut memberikan gambaran mengenai kemampuan unit ketika beroperasi pada area dengan kemiringan tertentu. Dalam implementasi aktual, kondisi permukaan, berat material, dan layout area operasional tetap perlu diperhitungkan.

Aisle Width dan Turning Radius

Untuk kebutuhan pallet handling, aisle width menjadi salah satu parameter penting dalam menentukan kesesuaian stacker terhadap layout warehouse.

Untuk pallet berukuran 1.000 × 1.200 mm, kebutuhan aisle width tercatat pada rentang 2.610–2.971 mm. Sedangkan untuk pallet berukuran 800 × 1.200 mm, aisle width berada pada rentang 2.580–2.941 mm.

Standing Operator Configuration

Berbeda dari forklift counterbalance dengan konfigurasi seated operator, iMOW ES16-16RAS dan ES20-20RAS menggunakan standing operator configuration.

Konfigurasi ini memberikan karakteristik pengoperasian yang sesuai untuk aktivitas warehouse yang membutuhkan perpindahan unit secara berulang, terutama pada area penyimpanan dan stacking pallet.

Tinggi tiller handle pada posisi drive dapat disesuaikan antara 1.150–1.480 mm, memberikan fleksibilitas terhadap posisi pengoperasian operator.

Sound Pressure Level 74 dB(A)

Sound pressure level pada area telinga operator tercatat sebesar 74 dB(A).

Parameter ini memberikan gambaran karakteristik tingkat tekanan suara selama unit beroperasi dan menjadi salah satu spesifikasi teknis yang relevan dalam penggunaan electric stacker di lingkungan warehouse dan fasilitas industri.

Aplikasi iMOW ES16-16RAS dan ES20-20RAS

Dengan kapasitas angkat 1.600 hingga 2.000 kg dan konfigurasi electric reach stacker, kedua model dapat digunakan untuk berbagai aktivitas material handling di lingkungan warehouse dan industri.

Keunggulan Utama iMOW ES16-16RAS / ES20-20RAS

Spesifikasi Teknis iMOW ES16-16RAS

Spesifikasi Teknis iMOW ES16-16RAS Li-Ion

Spesifikasi Teknis iMOW ES20-20RAS

Spesifikasi Teknis iMOW ES20-20RAS Li-Ion

Perbandingan Model iMOW ES16-16RAS dan ES20-20RAS

Seri iMOW ES tersedia dalam dua pilihan kapasitas utama, yaitu ES16-16RAS dengan kapasitas 1,6 ton dan ES20-20RAS dengan kapasitas 2,0 ton. Keduanya memiliki konfigurasi dasar yang serupa, tetapi terdapat perbedaan pada kapasitas angkat, service weight, dan axle loading.

Karakteristik Operasional iMOW ES Series

iMOW ES16-16RAS dan ES20-20RAS memiliki karakteristik sebagai electric reach stacker yang berorientasi pada kebutuhan warehouse. Konfigurasi standing operator, dimensi yang relatif kompak, dan electronic steering mendukung aktivitas material handling pada area penyimpanan dan distribusi.

Dari sisi kapasitas, ES16-16RAS lebih sesuai untuk kebutuhan hingga 1.600 kg, sedangkan ES20-20RAS memberikan kapasitas hingga 2.000 kg. Pemilihan model perlu mempertimbangkan berat aktual material, load center, konfigurasi pallet, serta kebutuhan ketinggian stacking.

Sistem AC drive control, electromagnetic braking, dan two-speed lowering menjadi bagian dari konfigurasi yang mendukung kontrol kendaraan dan proses stacking secara lebih terukur.

Pilihan Lead-acid vs Li-Ion

Karakteristik Warehouse dan Material Handling

Dengan overall width sebesar 850 mm, iMOW ES Series memiliki karakteristik dimensi yang mendukung penggunaan pada area warehouse. Namun, kebutuhan aisle aktual tetap perlu disesuaikan dengan ukuran pallet, konfigurasi rak, serta metode stacking yang digunakan.

Aisle width untuk pallet 1.000 × 1.200 mm tercatat sekitar 2.610–2.971 mm, sementara untuk pallet 800 × 1.200 mm sekitar 2.580–2.941 mm.

Parameter tersebut dapat digunakan sebagai salah satu referensi dalam perencanaan layout warehouse, meskipun kondisi aktual operasional dan konfigurasi pallet perlu menjadi pertimbangan tambahan.

Kesimpulan

iMOW ES16-16RAS dan ES20-20RAS Electric Reach Stacker merupakan electric stacker dengan konfigurasi standing operator yang dirancang untuk kebutuhan material handling dan pallet stacking di lingkungan warehouse serta industri.

ES16-16RAS memiliki kapasitas angkat sebesar 1.600 kg, sedangkan ES20-20RAS memiliki kapasitas hingga 2.000 kg, keduanya dengan load center sebesar 600 mm dan maximum lift height standar sebesar 3.000 mm.

Sistem penggerak menggunakan AC drive control dengan drive motor 1,6 kW dan lift motor 3,0 kW. Sistem pengereman menggunakan electromagnetic service brake, sementara electronic steering mendukung kontrol manuver unit pada area warehouse.

Dari sisi sistem tenaga, kedua model tersedia dalam pilihan lead-acid 24V/280Ah maupun Li-Ion 24V/205Ah. Pilihan tersebut memberikan fleksibilitas dalam menentukan konfigurasi baterai sesuai kebutuhan operasional.

Fitur two-speed lowering mendukung stabilitas dan akurasi proses stacking, sedangkan dimensi overall width 850 mm, turning radius sekitar 1.738–2.099 mm, dan kemampuan lift hingga 3.000 mm menjadikan seri ini sebagai konfigurasi electric stacker untuk kebutuhan material handling di warehouse, distribution center, manufaktur, dan fasilitas industri.
