Dalam operasional gudang modern, penggunaan ruang secara vertikal menjadi salah satu faktor penting untuk meningkatkan kepadatan penyimpanan. Semakin tinggi sistem racking yang digunakan, semakin penting pula penggunaan material handling equipment yang mampu bekerja secara stabil pada ruang yang terbatas.

Reach truck menjadi salah satu jenis forklift yang dirancang khusus untuk kebutuhan tersebut. Berbeda dengan forklift konvensional, reach truck memiliki mekanisme mast yang dapat bergerak maju dan mundur sehingga fork dapat menjangkau pallet yang berada di dalam sistem racking.

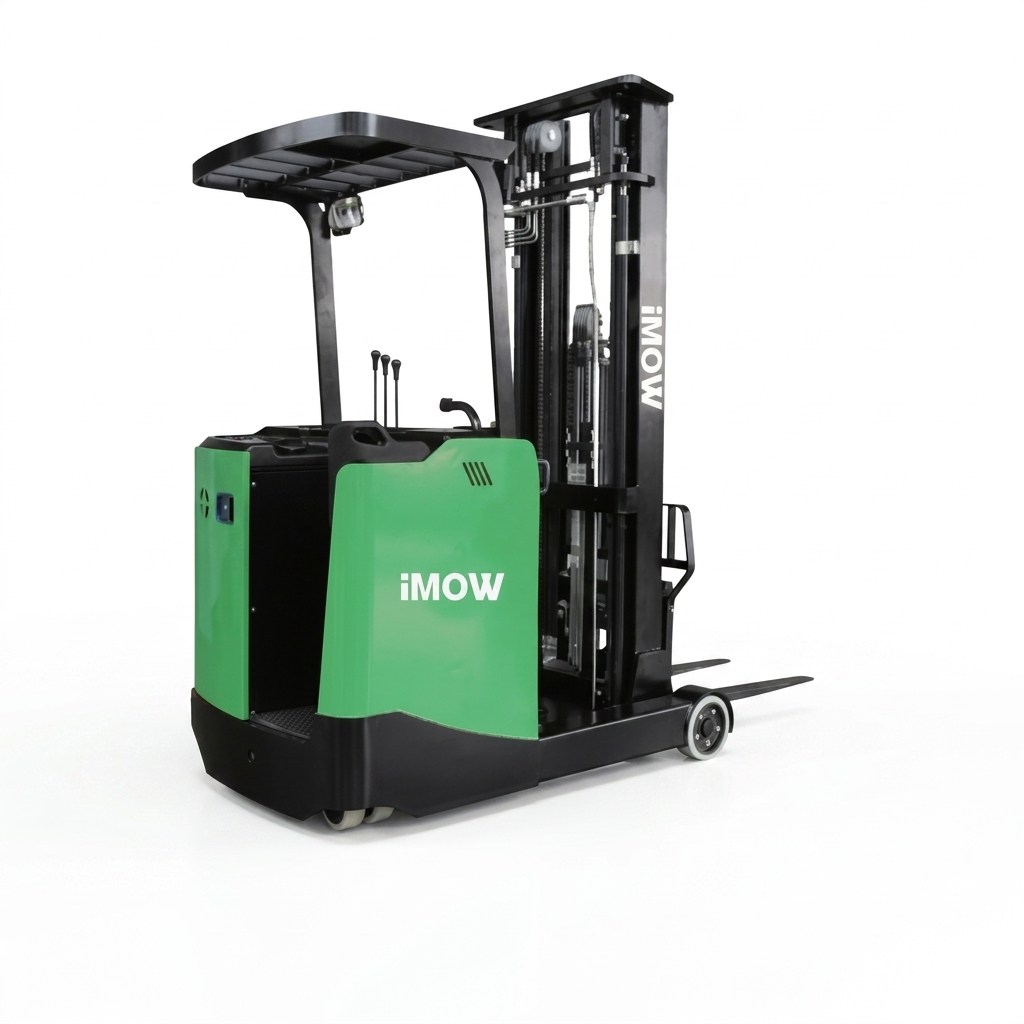

iMOW CQD15S menggabungkan desain compact reach truck dengan sistem penggerak listrik untuk mendukung aktivitas pallet handling pada warehouse, distribution center, serta fasilitas penyimpanan dengan konfigurasi narrow aisle.

Desain dan Teknologi iMOW CQD15S

iMOW CQD15S menggunakan konfigurasi stand-up electric reach truck. Desain operator berdiri memungkinkan kendaraan memiliki konfigurasi yang relatif compact sehingga sesuai untuk aktivitas pallet handling pada area dengan keterbatasan ruang.

Salah satu karakteristik utama reach truck adalah mekanisme reach function. Sistem ini memungkinkan mast atau fork bergerak maju untuk menjangkau pallet pada posisi tertentu di dalam racking, kemudian kembali ke posisi yang lebih aman saat kendaraan melakukan perjalanan.

CQD15S juga menggunakan electronic steering yang mendukung kontrol kendaraan ketika melakukan manuver di antara aisle. Kombinasi desain compact, wheelbase 1.504 mm, dan turning radius 1.765 mm membuat kendaraan sesuai untuk kebutuhan warehouse dengan layout yang padat.

Sistem Penggerak Listrik AC

CQD15S menggunakan sistem penggerak listrik dengan AC drive. Drive motor memiliki rating 4 kW berdasarkan siklus kerja S2 60 menit.

Sistem AC drive memberikan kontrol penggerak yang sesuai untuk aktivitas perjalanan berulang pada area gudang. Kecepatan perjalanan mencapai 8,5 km/jam saat laden dan hingga 9 km/jam saat unladen.

Sistem penggerak listrik juga mendukung karakteristik operasi yang sesuai untuk lingkungan indoor, terutama pada warehouse dan distribution center yang membutuhkan aktivitas material handling secara rutin.

Sistem Lift dan Reach

Selain sistem penggerak, kemampuan utama reach truck terletak pada sistem mast, lifting, dan reach. CQD15S memiliki lift motor 8,2 kW berdasarkan siklus kerja S3 15%.

Konfigurasi standar 2-stage mast memiliki lift height hingga 3.000 mm. Tersedia pula pilihan konfigurasi mast dengan rentang ketinggian yang lebih tinggi hingga 7.500 mm.

Reach distance mencapai 665 mm, sehingga mekanisme reach dapat digunakan untuk membantu proses pengambilan dan penempatan pallet pada sistem racking.

Kapasitas Angkat iMOW CQD15S

CQD15S memiliki rated capacity sebesar 1.500 kg dengan load center 600 mm. Kapasitas tersebut membuat unit sesuai untuk berbagai kebutuhan pallet handling pada warehouse dan distribution center.

Dalam penggunaan aktual, kapasitas angkat perlu disesuaikan dengan posisi load center, ketinggian pengangkatan, konfigurasi mast, serta karakteristik pallet dan beban yang ditangani.

Spesifikasi Teknis iMOW CQD15S

Pilihan Mast dan Lift Height

Salah satu aspek penting dalam pemilihan reach truck adalah ketinggian racking yang akan digunakan. CQD15S tersedia dengan beberapa konfigurasi mast sehingga dapat disesuaikan dengan kebutuhan ketinggian penyimpanan.

Pilihan Baterai CQD15S

CQD15S dapat menggunakan beberapa pilihan kapasitas baterai untuk menyesuaikan kebutuhan durasi operasional dan konfigurasi kendaraan. Pilihan kapasitas baterai tersedia mulai dari baterai dengan kapasitas lebih rendah hingga konfigurasi 420Ah dan 465Ah.

Sistem Kemudi Elektronik

CQD15S menggunakan electronic steering untuk mendukung pengendalian kendaraan pada area warehouse. Sistem kemudi elektronik membantu operator melakukan manuver secara lebih terkontrol ketika bekerja di antara racking.

Dengan turning radius sekitar 1.765 mm, kendaraan dirancang untuk mendukung aktivitas pada area yang membutuhkan kemampuan manuver relatif compact.

Kombinasi wheelbase 1.504 mm, overall width sekitar 1.078–1.090 mm, serta desain reach truck membuat CQD15S sesuai untuk aplikasi material handling pada narrow aisle.

Sistem Pengereman Elektromagnetik

Untuk mendukung kontrol kendaraan, CQD15S menggunakan electromagnetic service brake dan electromagnetic parking brake.

Penggunaan sistem elektromagnetik pada service dan parking brake memberikan konfigurasi pengereman yang terintegrasi dengan sistem pengoperasian electric reach truck.

Ban Polyurethane untuk Operasional Warehouse

CQD15S menggunakan polyurethane tyres yang umum digunakan pada aplikasi material handling indoor. Konfigurasi ban terdiri dari roda depan dengan ukuran Φ260 × 105 mm dan roda belakang Φ254 × 114 mm.

Terdapat pula additional wheels dengan ukuran Φ178 × 73 mm yang mendukung konfigurasi stabilitas dan distribusi beban kendaraan.

Dimensi Compact untuk Narrow Aisle

Salah satu faktor penting pada aplikasi reach truck adalah kemampuan kendaraan bekerja pada ruang terbatas. CQD15S memiliki overall length sebesar 2.335 mm dan overall width sekitar 1.078–1.090 mm.

Panjang kendaraan hingga face of forks adalah sekitar 1.265 mm, sedangkan panjang across wheel arms mencapai 1.912 mm.

Lebar Aisle yang Dibutuhkan

Konfigurasi aisle menjadi salah satu parameter penting dalam perencanaan warehouse. CQD15S memiliki rekomendasi aisle width yang berbeda berdasarkan dimensi pallet yang digunakan.

Kecepatan Operasional

CQD15S memiliki travel speed hingga 8,5 km/jam saat membawa beban dan 9 km/jam saat tanpa beban. Kecepatan tersebut dirancang untuk mendukung perpindahan pallet antar lokasi secara efisien dalam area warehouse.

Gradeability dan Ground Clearance

CQD15S memiliki maximum gradeability sebesar 8% saat laden dan hingga 10% saat unladen. Parameter ini menunjukkan kemampuan kendaraan dalam menghadapi kemiringan permukaan pada batas kondisi pengujian yang ditentukan.

Ground clearance di bawah mast maupun pada bagian tengah wheelbase tercatat sebesar 70 mm.

Aplikasi iMOW CQD15S

Dengan kapasitas 1.500 kg, desain compact, reach distance 665 mm, serta pilihan mast hingga 7.500 mm, CQD15S dapat digunakan pada berbagai kebutuhan material handling, terutama pada fasilitas yang menggunakan sistem racking.

Keunggulan Utama iMOW CQD15S

Perbandingan Konfigurasi Mast CQD15S

Pemilihan konfigurasi mast perlu disesuaikan dengan tinggi racking dan kebutuhan penyimpanan di fasilitas. Semakin tinggi sistem racking, semakin penting pemilihan konfigurasi mast yang tepat untuk memastikan kapasitas dan stabilitas pengangkatan sesuai kebutuhan.

Perbandingan Spesifikasi Utama

Kesimpulan

iMOW CQD15S Electric Reach Truck merupakan electric reach truck berkapasitas 1.500 kg yang dirancang untuk kebutuhan material handling pada warehouse, distribution center, dan fasilitas logistik dengan konfigurasi narrow aisle.

Dengan sistem penggerak AC 4 kW, lift motor 8,2 kW, electronic steering, electromagnetic braking system, dan baterai 48V, CQD15S memiliki konfigurasi yang mendukung aktivitas pemindahan serta penyimpanan pallet secara vertikal.

Kemampuan lift height hingga 3.000 mm pada konfigurasi standar dan pilihan mast hingga 7.500 mm memberikan fleksibilitas untuk berbagai kebutuhan racking. Reach distance 665 mm dan turning radius 1.765 mm juga mendukung penggunaannya pada area warehouse dengan ruang manuver yang terbatas.

Dengan berbagai pilihan kapasitas baterai, konfigurasi mast, dan karakteristik compact reach truck, iMOW CQD15S dapat menjadi bagian dari sistem material handling yang dirancang untuk meningkatkan pemanfaatan ruang penyimpanan dan mendukung aktivitas pallet handling pada fasilitas modern.
