Dalam operasional warehouse modern, kebutuhan penyimpanan dengan kepadatan tinggi semakin penting. Pemanfaatan rak vertikal dapat membantu meningkatkan kapasitas penyimpanan tanpa harus memperluas area lantai secara signifikan.

Namun, penggunaan high-level pallet racking membutuhkan forklift dengan kemampuan lift yang tinggi, stabilitas yang baik, serta dimensi kendaraan yang sesuai dengan lebar aisle.

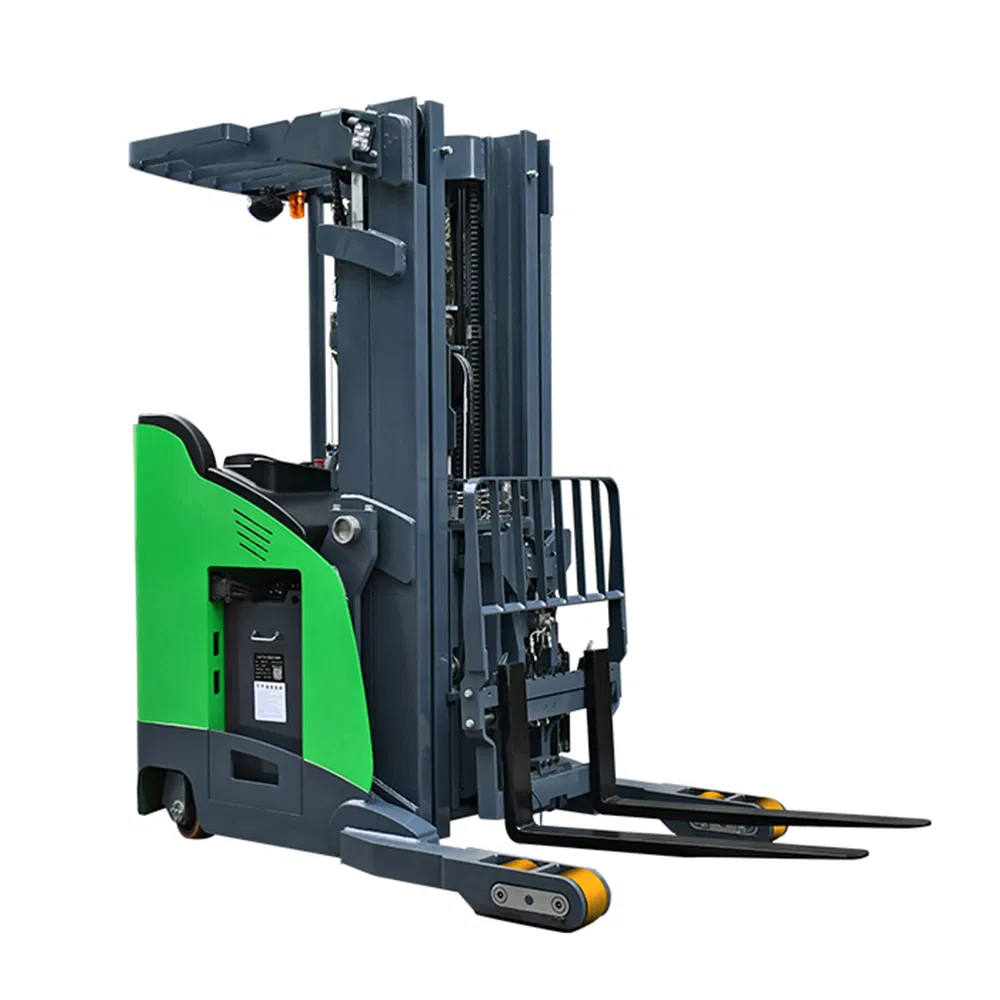

iMOW CQD15SD Standing Electric Deep Reach Forklift Truck dirancang untuk kebutuhan tersebut. Konfigurasi standing operator, deep reach mechanism, electronic steering, dan electric AC drive membuat unit ini sesuai untuk aktivitas penyimpanan dan pengambilan pallet pada warehouse dengan konfigurasi rak bertingkat.

Desain dan Teknologi iMOW CQD15SD

iMOW CQD15SD menggunakan konfigurasi standing operator yang memungkinkan kendaraan memiliki desain kompak untuk kebutuhan operasional warehouse. Posisi operator berdiri juga memberikan visibilitas yang baik terhadap area kerja dan kondisi pallet ketika kendaraan digunakan di dalam aisle.

Sebagai deep reach truck, CQD15SD menggunakan mekanisme scissor fork reach. Mekanisme tersebut memungkinkan fork carriage bergerak ke arah depan maupun kembali ke posisi semula sehingga proses pengambilan pallet dari rack dapat dilakukan dengan jangkauan yang lebih fleksibel.

Sistem steering menggunakan electronic steering yang dirancang untuk memberikan kontrol kendaraan secara presisi, terutama ketika unit beroperasi di antara rak dengan ruang gerak yang terbatas.

Kapasitas Angkat dan Ketinggian Lift

CQD15SD memiliki rated capacity 1.500 kg dengan load center sebesar 600 mm. Kemampuan tersebut membuat unit dapat digunakan untuk berbagai aktivitas pallet handling pada fasilitas pergudangan dan distribution center.

Salah satu karakteristik utama forklift ini adalah kemampuan pengangkatan hingga sekitar 11,5 meter. Berdasarkan konfigurasi spesifikasi yang tersedia, mast memiliki lift height standar sebesar 8.500 mm dengan mast extended height sekitar 9.540 mm.

Untuk aplikasi penyimpanan bertingkat, kemampuan mempertahankan kapasitas hingga sekitar 8,15 meter menjadi salah satu karakteristik penting dalam penggunaan CQD15SD pada high-level racking.

Sistem Penggerak Listrik AC

Sistem penggerak menjadi salah satu komponen penting pada electric reach truck. CQD15SD menggunakan AC drive system yang dirancang untuk mendukung pengoperasian kendaraan secara responsif dan efisien dalam aktivitas material handling.

Drive motor memiliki rating sebesar 7 kW berdasarkan siklus kerja S2 60 menit. Sistem ini digunakan untuk menggerakkan kendaraan ketika melakukan perjalanan di area warehouse.

Selain drive motor, sistem pengangkatan menggunakan lift motor 20 kW berdasarkan siklus kerja S3 15%. Kombinasi tersebut mendukung kebutuhan kendaraan untuk melakukan travel, reach, serta lifting secara berulang.

Sistem Baterai 48V / 600Ah

CQD15SD menggunakan baterai 48V/600Ah sebagai konfigurasi lead-acid standar. Dengan kapasitas nominal tersebut, sistem baterai dirancang untuk mendukung aktivitas material handling yang membutuhkan perjalanan dan lifting secara berulang.

Selain baterai lead-acid, tersedia pilihan Li-ion battery untuk kebutuhan operasional tertentu. Teknologi lithium-ion dapat menjadi alternatif bagi fasilitas yang membutuhkan karakteristik pengoperasian baterai yang berbeda.

CQD15SD juga mendukung konfigurasi sideways battery pull-out. Sistem ini memungkinkan baterai dikeluarkan dari sisi kendaraan sehingga proses battery replacement dapat dilakukan secara lebih praktis pada lingkungan operasional dengan kebutuhan penggunaan kendaraan yang intensif.

Spesifikasi Teknis iMOW CQD15SD

Berikut merupakan spesifikasi teknis utama iMOW CQD15SD Standing Electric Deep Reach Forklift Truck berdasarkan data teknis yang tersedia.

Deep Reach dan Scissor Fork Mechanism

Salah satu keunggulan utama CQD15SD adalah mekanisme deep reach. Berbeda dengan forklift counterbalance konvensional, reach truck menggunakan mekanisme khusus untuk menggerakkan fork ke arah depan sehingga pallet dapat ditempatkan lebih dalam pada konfigurasi rack tertentu.

CQD15SD menggunakan scissor fork reach mechanism dengan reach distance sekitar 1.067 mm. Sistem tersebut membantu operator ketika melakukan proses mengambil pallet dari rack maupun menempatkan pallet pada posisi penyimpanan.

Kemampuan reach menjadi semakin penting pada warehouse dengan konfigurasi high-density storage karena memungkinkan pemanfaatan ruang rack secara lebih optimal.

Performa untuk Narrow-Aisle Warehouse

CQD15SD dirancang untuk aplikasi gudang dengan aisle yang relatif terbatas. Dimensi kendaraan dan konfigurasi steering memungkinkan forklift digunakan pada area penyimpanan dengan kebutuhan manuver yang lebih terkontrol.

Berdasarkan spesifikasi teknis, kebutuhan aisle width untuk pallet berukuran 1.000 × 1.200 mm adalah sekitar 3.125 mm, sedangkan untuk pallet 800 × 1.200 mm membutuhkan sekitar 3.195 mm.

Kecepatan Travel, Lifting, dan Reaching

CQD15SD memiliki travel speed sebesar 11 km/h saat laden dan hingga 12 km/h saat unladen. Kecepatan tersebut memungkinkan perpindahan material dilakukan secara efisien di dalam area warehouse.

Untuk sistem lifting, kecepatan pengangkatan mencapai 0,45 m/s saat laden dan 0,5 m/s saat unladen. Sementara itu, lowering speed mencapai sekitar 0,5 m/s.

Mekanisme reach memiliki kecepatan sekitar 0,2 m/s saat laden dan 0,23 m/s saat unladen. Kombinasi travel, lifting, lowering, dan reach tersebut mendukung aktivitas pallet handling yang dilakukan secara berulang.

Sistem Pengereman Elektromagnetik

Untuk mendukung kontrol kendaraan, CQD15SD menggunakan electromagnetic service brake dan electromagnetic parking brake.

Sistem pengereman elektromagnetik digunakan untuk membantu mengendalikan kendaraan selama perjalanan maupun ketika forklift dalam kondisi berhenti atau diparkir.

Electronic Steering

CQD15SD menggunakan electronic steering system yang dirancang untuk memberikan pengendalian kendaraan secara presisi.

Fitur ini menjadi penting pada narrow-aisle warehouse karena operator harus dapat mengendalikan arah kendaraan dengan akurat ketika bekerja di antara rak penyimpanan.

Ban Polyurethane untuk Operasional Warehouse

CQD15SD menggunakan polyurethane tyres yang umum digunakan pada kendaraan material handling untuk aplikasi indoor warehouse.

Konfigurasi ban terdiri dari front tyre berukuran Φ343 × 40 mm dan rear tyre berukuran Φ127 × 98 mm. Tersedia pula additional wheels berukuran Φ178 × 73 mm.

Stabilitas dan Distribusi Beban

Stabilitas menjadi faktor penting pada reach truck karena kendaraan bekerja dengan beban yang dapat diangkat hingga ketinggian beberapa meter. Distribusi beban berubah sesuai posisi fork ketika fork berada dalam kondisi advanced maupun retracted.

Pada kondisi fork advanced dan laden, axle loading tercatat sekitar 1.178 kg pada front axle dan 4.712 kg pada rear axle. Sedangkan ketika fork berada dalam posisi retracted, distribusi axle loading menjadi sekitar 2.297 kg pada front axle dan 3.593 kg pada rear axle.

Data distribusi beban tersebut menjadi bagian penting dalam perencanaan penggunaan forklift pada sistem rack dan warehouse, terutama ketika mengoperasikan pallet pada ketinggian tertentu.

Aplikasi iMOW CQD15SD

Dengan kapasitas 1.500 kg dan kemampuan lift hingga sekitar 11,5 meter, CQD15SD dapat digunakan pada berbagai lingkungan material handling yang membutuhkan penyimpanan vertikal dan efisiensi ruang.

Keunggulan Utama iMOW CQD15SD

Perbandingan Karakteristik iMOW CQD15SD

Kesimpulan

iMOW CQD15SD Standing Electric Deep Reach Forklift Truck merupakan forklift listrik dengan kapasitas 1.500 kg yang dirancang untuk kebutuhan material handling pada warehouse, distribution center, manufacturing facility, dan fasilitas logistik dengan sistem penyimpanan bertingkat.

Kemampuan lift hingga sekitar 11,5 meter menjadikan CQD15SD sesuai untuk aplikasi high-level pallet racking, sementara mekanisme scissor fork reach dengan reach distance sekitar 1.067 mm mendukung proses pengambilan dan penempatan pallet pada rak.

Sistem AC electric drive, drive motor 7 kW, lift motor 20 kW, electronic steering, electromagnetic braking, serta polyurethane tyres menjadi bagian dari konfigurasi kendaraan yang ditujukan untuk kebutuhan operasional warehouse.

Dengan baterai standar 48V/600Ah lead-acid, pilihan Li-ion, serta sideways battery pull-out, CQD15SD memiliki konfigurasi yang dapat mendukung aktivitas material handling dengan kebutuhan penggunaan yang intensif.
