Dalam operasional gudang modern, keterbatasan luas lantai membuat pemanfaatan ruang vertikal menjadi salah satu aspek penting dalam sistem penyimpanan. Pallet tidak hanya ditempatkan pada posisi yang mudah dijangkau, tetapi juga dapat disusun pada ketinggian tertentu untuk meningkatkan kapasitas penyimpanan.

Kondisi tersebut membutuhkan equipment yang mampu melakukan pengangkatan secara vertikal sekaligus memiliki kemampuan manuver yang sesuai dengan karakteristik aisle warehouse. Salah satu equipment yang banyak digunakan untuk kebutuhan tersebut adalah reach truck.

Berbeda dengan forklift counterbalance konvensional, reach truck memiliki mekanisme mast dan fork carriage yang dapat bergerak menjangkau pallet. Konfigurasi tersebut memungkinkan kendaraan bekerja lebih efektif pada area penyimpanan dengan aisle yang relatif sempit dan rak dengan ketinggian tinggi.

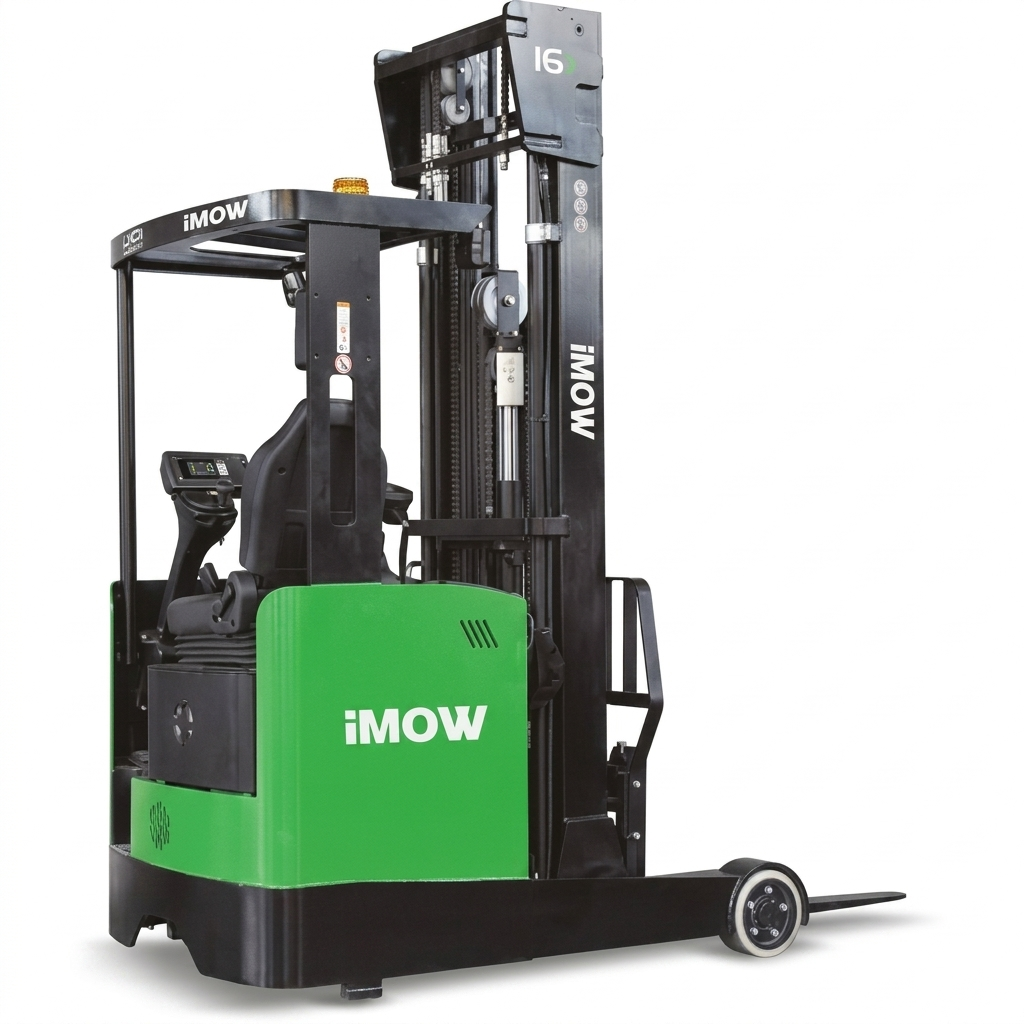

Seri iMOW CQD16L/CQD20L menggabungkan sistem penggerak listrik dengan desain seated reach truck dan I-beam mast. Konfigurasi mast tersebut membantu mempertahankan pusat gravitasi yang rendah sekaligus mendukung stabilitas ketika melakukan operasi pengangkatan.

Desain I-Beam Mast dan Stabilitas Reach Truck

Salah satu karakteristik utama CQD16L dan CQD20L adalah penggunaan I-beam mast. Struktur mast ini dirancang untuk memberikan kekakuan dan stabilitas ketika fork melakukan gerakan reach maupun lifting pada ketinggian tertentu.

Posisi struktur mast dan konfigurasi kendaraan juga mendukung pendekatan low center of gravity. Pusat gravitasi yang rendah menjadi faktor penting pada reach truck karena kendaraan harus tetap stabil ketika membawa pallet dan melakukan pengangkatan pada posisi tinggi.

CQD16L memiliki wheelbase sebesar 1.474 mm, sedangkan CQD20L memiliki wheelbase sebesar 1.515 mm. Kedua konfigurasi tersebut dipadukan dengan sistem steering elektronik untuk mendukung manuver di area warehouse.

Sistem Penggerak Listrik dan Motor Lifting

CQD16L dan CQD20L menggunakan sistem penggerak listrik dengan AC drive control. Sistem ini mendukung pengoperasian kendaraan untuk aktivitas travel, positioning, dan manuver saat mengambil maupun menempatkan pallet.

Perbedaan utama kedua model terdapat pada kapasitas dan rating motor. CQD16L menggunakan drive motor sebesar 4 kW dan lift motor sebesar 11,75 kW, sedangkan CQD20L menggunakan drive motor sebesar 7 kW dan lift motor sebesar 20 kW.

Peningkatan kapasitas motor lifting pada CQD20L mendukung kebutuhan pengangkatan beban yang lebih besar sekaligus penggunaan pada konfigurasi mast dengan ketinggian lebih tinggi.

Kapasitas CQD16L dan CQD20L

Seri CQD tersedia dalam dua pilihan kapasitas utama. CQD16L memiliki kapasitas angkat 1.600 kg, sedangkan CQD20L memiliki kapasitas angkat hingga 2.000 kg dengan load center sebesar 600 mm.

Teknologi Baterai Lithium-Ion 48V/405Ah

Sistem tenaga menjadi salah satu bagian penting dalam electric reach truck karena kendaraan harus melakukan kombinasi antara travel, steering, reaching, dan lifting selama aktivitas operasional.

CQD16L dan CQD20L menggunakan baterai 48V/405Ah lithium-ion yang dilengkapi CANBUS-based Battery Management System (BMS). Sistem BMS digunakan untuk membantu pengelolaan dan pemantauan kondisi baterai selama kendaraan beroperasi.

Teknologi lithium-ion juga mendukung konsep opportunity charging, sehingga baterai dapat diisi ulang pada waktu tertentu selama aktivitas operasional sesuai dengan kebutuhan dan sistem charging yang digunakan.

Spesifikasi Teknis CQD16L

CQD16L merupakan varian dengan kapasitas angkat 1.600 kg. Model ini menggunakan motor penggerak 4 kW, lift motor 11,75 kW, serta baterai lithium-ion 48V/405Ah. Lift height standar yang tercantum adalah 6.500 mm.

Spesifikasi Teknis CQD20L

CQD20L merupakan varian dengan kapasitas angkat hingga 2.000 kg. Model ini menggunakan drive motor 7 kW, lift motor 20 kW, serta baterai 48V/405Ah. Dengan pilihan mast yang dapat mencapai lift height hingga 12 meter, CQD20L ditujukan untuk kebutuhan warehouse dengan tuntutan penyimpanan vertikal yang lebih tinggi.

Spesifikasi Umum iMOW CQD16L/CQD20L

Selain perbedaan kapasitas dan dimensi, CQD16L dan CQD20L memiliki sejumlah konfigurasi umum yang mendukung kebutuhan material handling pada warehouse modern.

Kecepatan dan Produktivitas Operasional

Produktivitas reach truck tidak hanya ditentukan oleh kapasitas angkat, tetapi juga oleh kemampuan kendaraan melakukan travel, lifting, lowering, dan reaching secara berulang.

CQD16L memiliki travel speed saat membawa beban sebesar 9 km/h, sedangkan CQD20L mencapai 10 km/h. Kecepatan tanpa beban masing-masing tercatat sebesar 9,3 km/h dan 11 km/h.

Sistem lifting juga memiliki perbedaan karakteristik. CQD16L memiliki lifting speed laden/unladen sebesar 0,35/0,55 m/s, sementara CQD20L mencapai 0,38/0,55 m/s.

Reach speed CQD16L tercatat sebesar 0,15 m/s, sedangkan CQD20L mencapai 0,18 m/s. Kombinasi travel, lifting, lowering, dan reaching tersebut mendukung siklus kerja material handling dari aisle menuju rack dan sebaliknya.

Electronic Power Steering

CQD16L dan CQD20L menggunakan electronic steering untuk membantu operator mengendalikan arah kendaraan secara lebih presisi. Sistem steering elektronik menjadi salah satu komponen penting ketika reach truck digunakan pada area warehouse dengan ruang manuver yang terbatas.

CQD16L memiliki turning radius sekitar 1.720 mm, sedangkan CQD20L memiliki turning radius sekitar 1.770 mm. Perbedaan tersebut mengikuti dimensi dan konfigurasi masing-masing model.

Visibilitas dan Informasi Operasional

Reach truck membutuhkan visibilitas yang baik karena operator harus mengendalikan kendaraan sekaligus melakukan positioning fork terhadap pallet dan rack.

Seri CQD16L/CQD20L dilengkapi dengan full-color display yang membantu menampilkan informasi operasional kendaraan kepada operator.

Sistem pencahayaan menggunakan 6000K LED lighting untuk membantu visibilitas area kerja. Pada konfigurasi tertentu, CQD20L juga dapat dilengkapi dengan mechanic height indicator sebagai fitur tambahan untuk membantu mengetahui posisi ketinggian mast.

Sistem Pengereman Elektromagnetik

CQD16L dan CQD20L menggunakan electromagnetic service brake dan electromagnetic parking brake. Sistem pengereman elektromagnetik digunakan untuk mendukung kontrol kendaraan selama aktivitas travel maupun ketika unit dihentikan.

Konfigurasi tersebut menjadi bagian dari sistem pengendalian kendaraan yang bekerja bersama electronic steering dan AC drive untuk mendukung manuver reach truck di lingkungan warehouse.

Efisiensi Energi dan Pengoperasian

Salah satu karakteristik yang ditonjolkan pada seri CQD16L/CQD20L adalah efisiensi sistem penggerak dan hydraulic system. Berdasarkan data produk, pengembangan sistem hydraulic pump dan lifting motor ditujukan untuk meningkatkan efisiensi proses stacking.

Sistem tersebut diklaim dapat meningkatkan efisiensi stacking hingga 50%, mengurangi konsumsi energi hingga 30%, serta menurunkan tingkat kebisingan sekitar 10 dB dibandingkan konfigurasi sebelumnya.

Angka tersebut merupakan klaim performa yang bergantung pada kondisi operasi, konfigurasi unit, beban, pola penggunaan, dan lingkungan kerja. Karena itu, performa aktual dapat berbeda sesuai aplikasi.

Aplikasi iMOW CQD16L/CQD20L

Dengan konfigurasi reach truck listrik dan kemampuan lifting vertikal, CQD16L/CQD20L dapat digunakan untuk berbagai aktivitas penyimpanan dan pengambilan material pada fasilitas yang memiliki sistem racking.

Keunggulan Utama iMOW CQD16L/CQD20L

Perbandingan CQD16L dan CQD20L

Pemilihan antara CQD16L dan CQD20L terutama bergantung pada kapasitas pallet, ketinggian rack, kebutuhan produktivitas, dan karakteristik aisle warehouse. CQD16L memiliki kapasitas 1,6 ton, sedangkan CQD20L menawarkan kapasitas hingga 2,0 ton dengan konfigurasi motor dan dimensi yang lebih besar.

Kesimpulan

iMOW CQD16L/CQD20L Electric Reach Truck merupakan solusi material handling listrik yang dirancang untuk mendukung aktivitas penyimpanan pallet pada warehouse dengan kebutuhan pemanfaatan ruang secara vertikal.

Dengan kapasitas 1.600 kg pada CQD16L dan 2.000 kg pada CQD20L, kedua model dapat digunakan untuk kebutuhan material handling dengan karakteristik beban yang berbeda. Sistem I-beam mast, low center of gravity, polyurethane tyres, dan electronic steering mendukung stabilitas serta manuver kendaraan selama aktivitas operasional.

Penggunaan baterai 48V/405Ah lithium-ion dengan CANBUS BMS, AC drive control, electromagnetic braking, full-color display, dan LED lighting melengkapi konfigurasi reach truck untuk kebutuhan warehouse modern.

CQD16L sesuai untuk kebutuhan kapasitas hingga 1,6 ton dengan konfigurasi lifting hingga 8 meter, sedangkan CQD20L memberikan kapasitas hingga 2 ton dan pilihan kemampuan lifting hingga 12 meter. Pemilihan model perlu mempertimbangkan kapasitas beban, tinggi rack, lebar aisle, ukuran pallet, serta kondisi operasional fasilitas.
