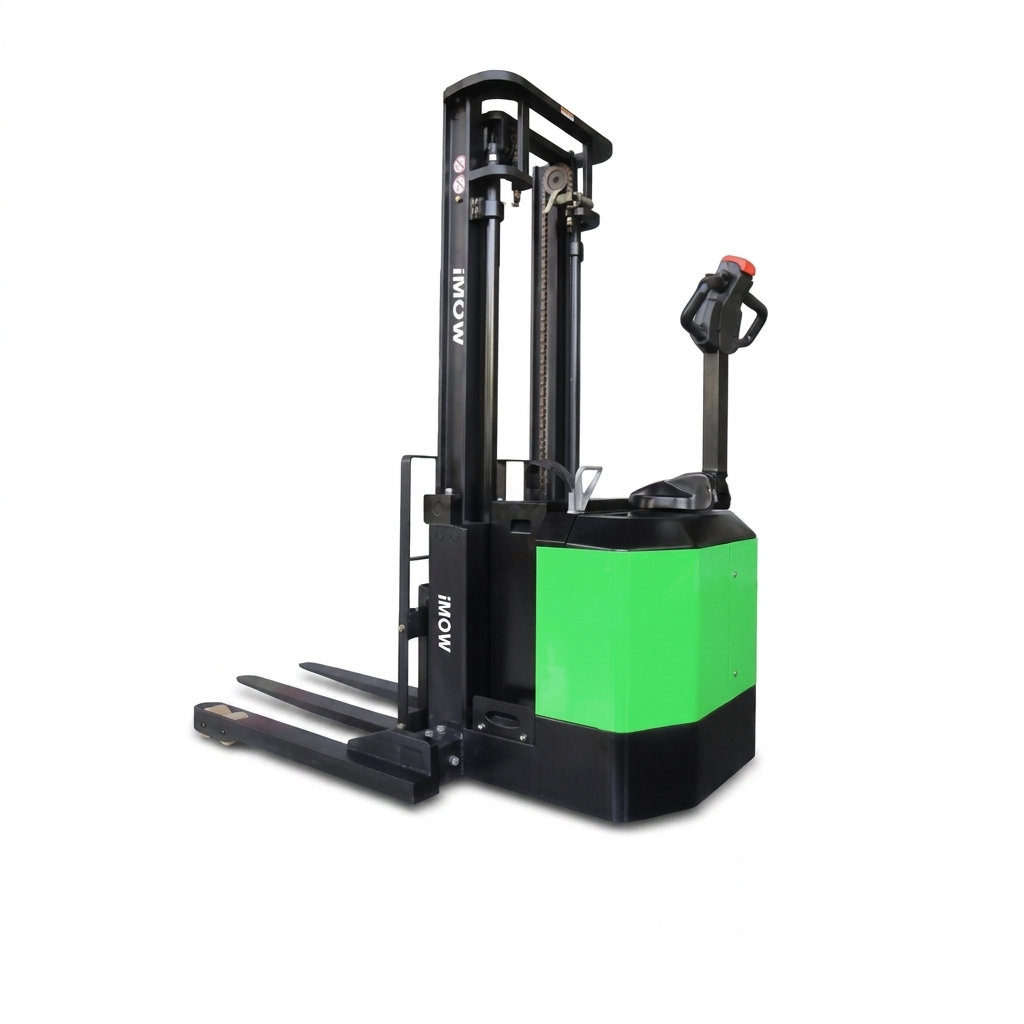

iMOW ES14-30WA Electric Straddle Stacker – 1.4 Tonne Capacity

Dalam aktivitas warehouse dan material handling, kebutuhan terhadap stacker tidak hanya berkaitan dengan kapasitas angkat. Kemampuan bermanuver, dimensi kendaraan, fleksibilitas terhadap ukuran pallet, serta kontrol pengangkatan juga menjadi faktor penting dalam menentukan kesesuaian sebuah unit.

iMOW ES14-30WA dikembangkan dengan konsep electric straddle stacker yang menggabungkan desain compact, adjustable straddle legs, polyurethane tyres, serta sistem penggerak AC untuk kebutuhan pallet handling. Konfigurasi ini memberikan fleksibilitas dalam menangani berbagai tipe pallet dan mendukung penggunaan pada aisle dengan ruang terbatas.

Dengan travel speed hingga 6,0 km/jam tanpa beban, maximum gradeability sebesar 10% tanpa beban, serta turning radius sebesar 1.545 mm, ES14-30WA memiliki karakteristik yang sesuai untuk aktivitas material handling pada warehouse dan fasilitas industri ringan.

Desain Electric Straddle Stacker

iMOW ES14-30WA menggunakan konfigurasi electric straddle stacker dengan pedestrian operator. Desain ini memungkinkan operator berjalan dan mengendalikan unit menggunakan tiller handle selama proses pemindahan material.

Konsep straddle memungkinkan wheel arms berada di sisi luar fork, sehingga unit dapat digunakan pada konfigurasi pallet tertentu yang membutuhkan fleksibilitas jarak antar kaki penyangga.

Overall width tersedia dalam beberapa konfigurasi, yaitu 1.270 mm, 1.370 mm, dan 1.470 mm. Sementara itu, distance between wheel arms/loading surfaces tersedia pada rentang 1.070–1.270 mm.

Kapasitas Angkat 1.400 kg

Salah satu karakteristik utama ES14-30WA adalah kapasitas angkat sebesar 1.400 kg pada load center 600 mm. Kapasitas tersebut membuat unit sesuai untuk berbagai aktivitas pallet handling pada warehouse dan fasilitas industri ringan.

Load distance dari centre of drive axle ke fork tercatat sebesar 610 mm, sementara wheelbase mencapai 1.350 mm. Parameter tersebut mendukung konfigurasi compact dari electric straddle stacker.

Adjustable Straddle Legs untuk Berbagai Pallet

Salah satu fitur yang membedakan ES14-30WA adalah konfigurasi adjustable straddle legs. Sistem ini memungkinkan jarak wheel arms disesuaikan dengan kebutuhan pallet yang digunakan dalam aktivitas material handling.

Distance between fork-arms berada pada rentang 200–760 mm, sedangkan distance between wheel arms/loading surfaces tersedia dalam konfigurasi 1.070 / 1.170 / 1.270 mm.

Fleksibilitas tersebut memberikan ruang konfigurasi yang lebih luas ketika unit digunakan untuk menangani pallet dengan dimensi atau karakteristik yang berbeda.

Sistem Penggerak AC 1,1 kW

ES14-30WA menggunakan AC drive motor 1,1 kW dengan rating S2 60 minutes. Sistem penggerak AC dirancang untuk mendukung pergerakan unit selama aktivitas pemindahan pallet.

Travel speed mencapai 5,5 km/jam saat membawa beban dan 6,0 km/jam saat tanpa beban. Karakteristik kecepatan tersebut mendukung kebutuhan pengoperasian electric stacker pada area warehouse.

Sistem drive menggunakan AC drive control, sementara steering menggunakan konfigurasi mechanical steering.

Sistem Pengangkatan 3,0 kW

Untuk proses pengangkatan material, ES14-30WA menggunakan lift motor 3,0 kW dengan rating S3 15%. Sistem lifting dirancang untuk mendukung proses pengangkatan pallet hingga maximum lift height sebesar 3.200 mm.

Lifting speed tercatat sebesar 0,127 m/s saat membawa beban dan 0,23 m/s saat tanpa beban. Sementara itu, lowering speed mencapai 0,26 m/s saat membawa beban dan 0,20 m/s saat tanpa beban.

Sistem proportional lifting memberikan kontrol pengangkatan yang lebih presisi sehingga operator dapat melakukan penempatan material secara lebih terkendali.

Sistem Mast dan Fork

ES14-30WA memiliki maximum lift height 3.200 mm dengan lift height sebesar 3.140 mm. Retracted mast height berada pada 2.118 mm, sedangkan ketika mast extended, tinggi kendaraan mencapai sekitar 4.115 mm.

Free lift tercatat sebesar 150 mm. Fork memiliki dimensi 40 × 100 × 1.070 mm dengan fork carriage width sebesar 800 mm.

Konfigurasi tersebut memungkinkan ES14-30WA digunakan untuk proses pengambilan pallet, pengangkatan, pemindahan, serta penempatan material pada posisi penyimpanan.

Baterai 24V / 210Ah

Sistem tenaga ES14-30WA menggunakan baterai dengan tegangan 24V dan nominal capacity sebesar 210Ah. Berat baterai tercatat sekitar 190 kg.

Konfigurasi baterai tersebut mendukung kebutuhan operasional electric stacker untuk aktivitas warehouse dan material handling. Tersedia pula opsi konfigurasi Li-ion battery yang memberikan fleksibilitas terhadap kebutuhan pola operasi dan pengisian daya.

Pilihan baterai Li-ion dapat menjadi alternatif bagi lingkungan kerja yang membutuhkan fleksibilitas lebih tinggi dalam penggunaan unit, termasuk kebutuhan operasional dengan pola kerja multi-shift.

Compact Turning Radius 1.545 mm

Salah satu keunggulan desain ES14-30WA adalah turning radius yang relatif compact, yaitu 1.545 mm. Parameter ini mendukung kebutuhan manuver pada area warehouse dengan ruang kerja yang terbatas.

Overall length unit mencapai 1.987 mm, sedangkan length to face of forks sebesar 917 mm. Dengan konfigurasi tersebut, ES14-30WA memiliki dimensi yang dirancang untuk mendukung aktivitas material handling pada area yang membutuhkan kemampuan manuver.

Area Manuver dan Aisle Width

Dalam perencanaan penggunaan stacker pada warehouse, turning radius dan aisle width menjadi parameter penting. ES14-30WA memiliki turning radius sebesar 1.545 mm.

Untuk konfigurasi pallet 1.000 × 1.200 mm maupun 800 × 1.200 mm dalam posisi crossways, kebutuhan aisle width tercatat sebesar sekitar 2.460 mm.

Turtle Speed Mode dan Kontrol Operator

Untuk mendukung pengoperasian pada area dengan ruang terbatas, ES14-30WA dilengkapi konsep turtle speed mode. Mode ini dapat membantu operator melakukan manuver secara lebih terkendali ketika bekerja pada aisle sempit atau area yang memiliki keterbatasan ruang.

Tiller handle memiliki adjustable height pada rentang 990–1.500 mm. Konfigurasi tersebut memberikan fleksibilitas posisi pengoperasian bagi pedestrian operator.

Sistem service brake menggunakan electromagnetic brake, yang menjadi bagian dari sistem pengendalian kendaraan selama aktivitas material handling.

Polyurethane Tyres

ES14-30WA menggunakan polyurethane tyres dengan konfigurasi roda yang dirancang untuk kebutuhan operasional warehouse.

Ukuran front tyre adalah Φ230 × 75 mm, sedangkan rear tyre memiliki ukuran Φ102 × 73 mm. Unit juga menggunakan additional castor wheels dengan ukuran Φ85 × 48 mm.

Konfigurasi roda tersebut mendukung karakteristik kendaraan compact yang ditujukan untuk penggunaan pada area warehouse dan permukaan operasional yang sesuai.

Kemampuan Menanjak dan Sistem Pengereman

ES14-30WA memiliki maximum gradeability sebesar 8% saat membawa beban dan hingga 10% saat tanpa beban.

Service brake menggunakan sistem electromagnetic. Sistem ini menjadi bagian penting dalam pengendalian kecepatan dan penghentian unit selama proses material handling.

Dimensi Straddle dan Fleksibilitas Pallet

Overall width ES14-30WA tersedia dalam tiga konfigurasi, yaitu 1.270 mm, 1.370 mm, dan 1.470 mm. Variasi tersebut berkaitan dengan konfigurasi straddle legs yang dapat disesuaikan.

Rear tread width tersedia pada rentang 1.170 / 1.270 / 1.370 mm, sementara front tread width sebesar 580 mm.

Wheel arms memiliki tinggi sekitar 100 mm, sedangkan lowered height tercatat sebesar 60 mm. Parameter tersebut perlu diperhatikan ketika menentukan kesesuaian unit dengan pallet dan kondisi area operasional.

Aplikasi iMOW ES14-30WA

Dengan kapasitas angkat 1,4 ton, desain compact, adjustable straddle legs, dan maximum lift height 3,2 meter, ES14-30WA ditujukan untuk aktivitas material handling yang membutuhkan fleksibilitas dan kemampuan manuver pada area warehouse.

Keunggulan Utama iMOW ES14-30WA

Spesifikasi Teknis iMOW ES14-30WA

Berikut merupakan spesifikasi teknis utama iMOW ES14-30WA electric straddle stacker berdasarkan parameter unit ES14-30WA.

Perbandingan Parameter Utama

Beberapa parameter utama berikut memberikan gambaran mengenai karakteristik iMOW ES14-30WA sebagai electric straddle stacker berkapasitas 1,4 ton.

Karakteristik Operasional ES14-30WA

Kombinasi kapasitas angkat 1.400 kg, desain straddle, maximum lift height 3.200 mm, serta turning radius 1.545 mm membuat ES14-30WA memiliki karakteristik yang ditujukan untuk kebutuhan warehouse dan material handling ringan hingga menengah.

Dari sisi dimensi, unit memiliki overall length 1.987 mm dan overall width yang dapat dikonfigurasi pada 1.270–1.470 mm. Adjustable straddle legs memberikan fleksibilitas dalam menyesuaikan unit terhadap konfigurasi pallet yang digunakan.

Sistem penggerak AC 1,1 kW dan lift motor 3,0 kW memberikan konfigurasi tenaga yang sesuai dengan karakteristik electric stacker pedestrian. Sementara itu, sistem electromagnetic brake dan turtle speed mode mendukung pengendalian unit selama proses manuver dan material handling.

Dengan opsi baterai Li-ion, ES14-30WA juga memiliki fleksibilitas konfigurasi untuk kebutuhan operasional yang membutuhkan pola penggunaan lebih intensif atau multi-shift.

Kesimpulan

iMOW ES14-30WA Electric Straddle Stacker merupakan electric stacker dengan kapasitas angkat 1.400 kg pada load center 600 mm yang dirancang untuk kebutuhan pallet handling pada warehouse dan lingkungan industri ringan.

Unit menggunakan konfigurasi adjustable straddle legs yang memungkinkan penyesuaian terhadap berbagai konfigurasi pallet. Distance between fork-arms dapat disesuaikan pada rentang 200–760 mm, sementara overall width tersedia pada konfigurasi 1.270, 1.370, dan 1.470 mm.

Dari sisi performa, ES14-30WA menggunakan AC drive motor 1,1 kW dan lift motor 3,0 kW. Maximum lift height mencapai 3.200 mm dengan travel speed hingga 6,0 km/jam tanpa beban.

Turning radius sebesar 1.545 mm memberikan karakteristik manuver compact, sementara aisle width untuk pallet 1.000 × 1.200 mm maupun 800 × 1.200 mm tercatat sekitar 2.460 mm.

Sistem baterai menggunakan 24V/210Ah dengan berat sekitar 190 kg dan tersedia pilihan konfigurasi Li-ion. Kombinasi AC drive, proportional lifting, electromagnetic brake, turtle speed mode, dan adjustable straddle legs menjadikan ES14-30WA sebagai konfigurasi electric straddle stacker untuk kebutuhan material handling yang membutuhkan fleksibilitas, kontrol, dan kemampuan manuver pada lingkungan warehouse.
