Dalam operasional gudang modern, pemanfaatan ruang vertikal menjadi salah satu faktor penting untuk meningkatkan kapasitas penyimpanan. Sistem high-rack memungkinkan pallet ditempatkan pada ketinggian yang lebih tinggi dibandingkan sistem penyimpanan konvensional.

Namun, penggunaan rak tinggi membutuhkan equipment material handling dengan kemampuan lifting, reach, stabilitas, dan kontrol yang sesuai. Reach truck dirancang khusus untuk kebutuhan tersebut dengan kemampuan menjangkau pallet pada posisi rak yang lebih dalam sekaligus mempertahankan kemampuan manuver pada aisle warehouse.

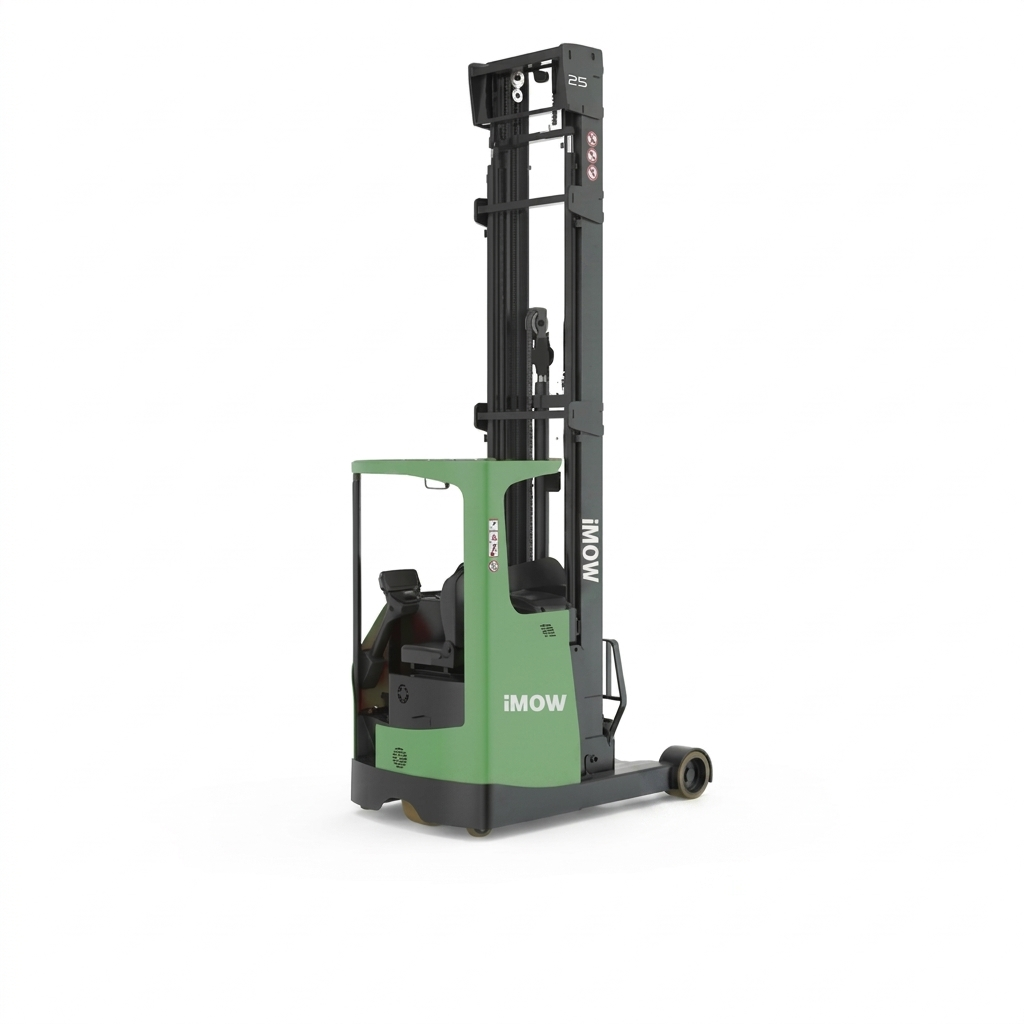

iMOW CQD25RV(F) menggabungkan sistem penggerak listrik dengan konfigurasi reach truck sehingga dapat digunakan untuk aktivitas pallet handling, put-away, retrieval, dan stacking pada fasilitas warehouse dengan kebutuhan penyimpanan vertikal.

Desain dan Teknologi iMOW CQD25RV(F)

iMOW CQD25RV(F) menggunakan konfigurasi operator type seated yang memungkinkan operator menjalankan kendaraan dari posisi duduk. Konfigurasi tersebut mendukung aktivitas material handling yang dilakukan secara berulang dalam area warehouse.

Sebagai reach truck, kendaraan memiliki sistem mast dan carriage yang memungkinkan fork bergerak maju dan mundur untuk mengambil maupun menempatkan pallet pada rak. Reach distance unit mencapai 670 mm.

Kombinasi desain compact body, electronic steering, polyurethane tyres, dan turning radius sebesar 1.960 mm membantu kendaraan melakukan manuver pada area aisle warehouse.

Kapasitas Angkat dan Ketinggian Lift

Salah satu karakteristik utama CQD25RV(F) adalah kemampuan lifting hingga 12.000 mm. Dengan mast extended height mencapai 13.065 mm, unit dirancang untuk aplikasi penyimpanan pallet pada rak dengan konfigurasi tinggi.

Unit mampu mempertahankan rated carrying capacity sebesar 2.500 kg hingga ketinggian lift 6,5 meter. Hal ini memberikan fleksibilitas bagi warehouse yang membutuhkan pemindahan beban pada berbagai level rak.

Sistem Penggerak Listrik AC

Sistem penggerak CQD25RV(F) menggunakan konfigurasi AC drive dengan drive motor berdaya 6,4 kW. Sistem ini menjadi bagian penting dalam mendukung pergerakan reach truck pada area warehouse.

Dengan travel speed sebesar 9 km/h saat bermuatan dan hingga 9,5 km/h saat tanpa muatan, unit dapat digunakan untuk aktivitas transportasi pallet antar area kerja.

Sistem penggerak listrik juga membuat unit sesuai untuk aplikasi indoor warehouse yang membutuhkan kendaraan material handling dengan sumber tenaga listrik.

Sistem Lifting 13 kW

CQD25RV(F) menggunakan lift motor dengan rating 13 kW berdasarkan siklus kerja S3 15%. Motor ini mendukung proses pengangkatan pallet menuju berbagai level rak.

Lifting speed tercatat sebesar 0,3 m/s saat bermuatan dan 0,35 m/s saat tanpa muatan. Sementara itu, lowering speed mencapai 0,4 m/s saat bermuatan dan 0,3 m/s saat tanpa muatan.

Spesifikasi Utama iMOW CQD25RV(F)

Dimensi dan Spesifikasi Mast

Dimensi kendaraan menjadi faktor penting dalam menentukan kompatibilitas reach truck dengan konfigurasi aisle dan sistem rak yang digunakan. CQD25RV(F) memiliki overall length sebesar 2.586 mm dan overall width sekitar 1.160 / 1.345 mm.

Aisle Width dan Kemampuan Manuver

Reach truck membutuhkan ruang manuver yang sesuai dengan layout warehouse. Karena itu, aisle width menjadi salah satu parameter penting dalam menentukan kesesuaian unit dengan sistem penyimpanan.

CQD25RV(F) memiliki turning radius sebesar 1.960 mm dan dapat digunakan pada konfigurasi aisle tertentu sesuai dengan ukuran pallet dan layout rak.

Sistem Baterai 48V / 700Ah

Sistem tenaga CQD25RV(F) menggunakan baterai 48V/700Ah lead-acid. Kapasitas baterai tersebut dirancang untuk mendukung kebutuhan operasional electric reach truck dalam aktivitas material handling.

Berat baterai mencapai 1.115 kg. Sebagai bagian dari sistem tenaga kendaraan, baterai memiliki kontribusi terhadap konfigurasi bobot dan stabilitas unit ketika melakukan lifting maupun perjalanan.

Sistem Steering Elektronik

CQD25RV(F) dilengkapi dengan electronic steering yang dirancang untuk memberikan kontrol kemudi yang lebih praktis bagi operator.

Sistem steering elektronik menjadi salah satu fitur penting pada reach truck karena kendaraan perlu melakukan manuver secara presisi ketika memasuki aisle, mengambil pallet, melakukan reach, maupun menempatkan pallet pada posisi rak.

Proportional Lifting dan Height Indicator

Proses stacking pada high-rack warehouse membutuhkan tingkat presisi yang tinggi, terutama ketika pallet ditempatkan pada level rak yang lebih tinggi. CQD25RV(F) dilengkapi dengan proportional lifting system yang mendukung kontrol gerakan lifting secara lebih terukur.

Unit juga memiliki height indicator yang membantu operator mengetahui posisi ketinggian fork ketika melakukan proses lifting dan stacking.

Kombinasi fitur tersebut dapat membantu operator melakukan penempatan pallet secara lebih presisi pada sistem penyimpanan bertingkat.

Full-Color Display

Informasi operasional ditampilkan melalui full-color display yang dirancang untuk memberikan informasi kepada operator selama kendaraan digunakan.

Integrasi display dengan height indicator memberikan dukungan visual ketika operator melakukan aktivitas lifting, reach, dan pallet placement.

LED Lighting 6000K

CQD25RV(F) dilengkapi dengan LED light 6000K yang membantu meningkatkan visibilitas pada area kerja dengan kondisi pencahayaan rendah.

Pencahayaan yang memadai menjadi faktor penting dalam aktivitas warehouse, terutama ketika reach truck digunakan pada area rak tinggi, aisle yang relatif sempit, atau fasilitas dengan tingkat pencahayaan yang tidak merata.

Sistem Pengereman Elektromagnetik

Sistem pengereman CQD25RV(F) menggunakan electromagnetic service brake dan electromagnetic parking brake.

Konfigurasi tersebut mendukung kontrol kendaraan selama perjalanan sekaligus menjaga kendaraan ketika berada dalam kondisi parkir.

Performa Kecepatan dan Gradeability

Spesifikasi Roda dan Ban

CQD25RV(F) menggunakan polyurethane tyres yang mendukung kebutuhan operasional pada permukaan lantai warehouse. Konfigurasi roda dirancang untuk mendukung stabilitas dan manuver kendaraan ketika digunakan pada aisle.

Spesifikasi Beban dan Axle Loading

Distribusi beban menjadi salah satu parameter penting pada kendaraan material handling, khususnya reach truck yang bekerja dengan konfigurasi fork maju dan mundur pada ketinggian tertentu.

Aplikasi iMOW CQD25RV(F)

Dengan kemampuan lifting hingga 12 meter dan kapasitas 2,5 ton, iMOW CQD25RV(F) dapat digunakan pada berbagai aplikasi material handling yang membutuhkan penyimpanan vertikal.

Keunggulan Utama iMOW CQD25RV(F)

Perbandingan Parameter Utama

Konsumsi Energi dan Sistem Charging

Sebagai kendaraan material handling bertenaga listrik, CQD25RV(F) menggunakan sistem baterai 48V/700Ah untuk mendukung aktivitas penggerak dan lifting.

Berdasarkan data teknis, konsumsi energi kendaraan menurut DIN EN 16796 tercatat sebesar 3,96 kWh/h. Sistem charging menggunakan charger dengan output current sebesar 100 A.

Spesifikasi Fork dan Reach

Sistem fork dan reach menjadi bagian utama dalam proses pengambilan dan penempatan pallet. CQD25RV(F) memiliki fork dimensions sebesar 40 / 122 / 1.070 mm dan fork carriage width sebesar 990 mm.

Kenyamanan dan Kontrol Operator

Konfigurasi operator seated memberikan posisi pengoperasian yang sesuai untuk aktivitas warehouse yang dilakukan secara berulang. Posisi seat berada pada ketinggian sekitar 1.145 mm.

Electronic steering, full-color display, height indicator, serta sistem proportional lifting membantu operator memperoleh kontrol yang lebih baik ketika melakukan perjalanan, lifting, reaching, dan pallet placement.

Spesifikasi Lengkap iMOW CQD25RV(F)

Kesimpulan

iMOW CQD25RV(F) 2.5 Tonne Electric Reach Truck merupakan electric reach truck yang dirancang untuk kebutuhan material handling pada warehouse dengan sistem penyimpanan high-rack. Dengan kapasitas 2.500 kg dan lift height hingga 12.000 mm, unit ini dapat digunakan untuk aktivitas pallet handling pada berbagai level rak.

Sistem penggerak AC 6,4 kW, lift motor 13 kW, baterai 48V/700Ah, electronic steering, polyurethane tyres, serta electromagnetic braking menjadi bagian dari konfigurasi kendaraan untuk mendukung aktivitas operasional warehouse.

Fitur seperti height indicator, proportional lifting, full-color display, dan 6000K LED lighting memberikan dukungan tambahan untuk proses stacking yang membutuhkan presisi dan visibilitas.

Dengan turning radius 1.960 mm dan aisle width yang dapat mencapai 2.871 mm untuk konfigurasi pallet tertentu, CQD25RV(F) dapat digunakan pada layout warehouse yang membutuhkan kombinasi antara kemampuan lifting tinggi dan manuver di area aisle.
