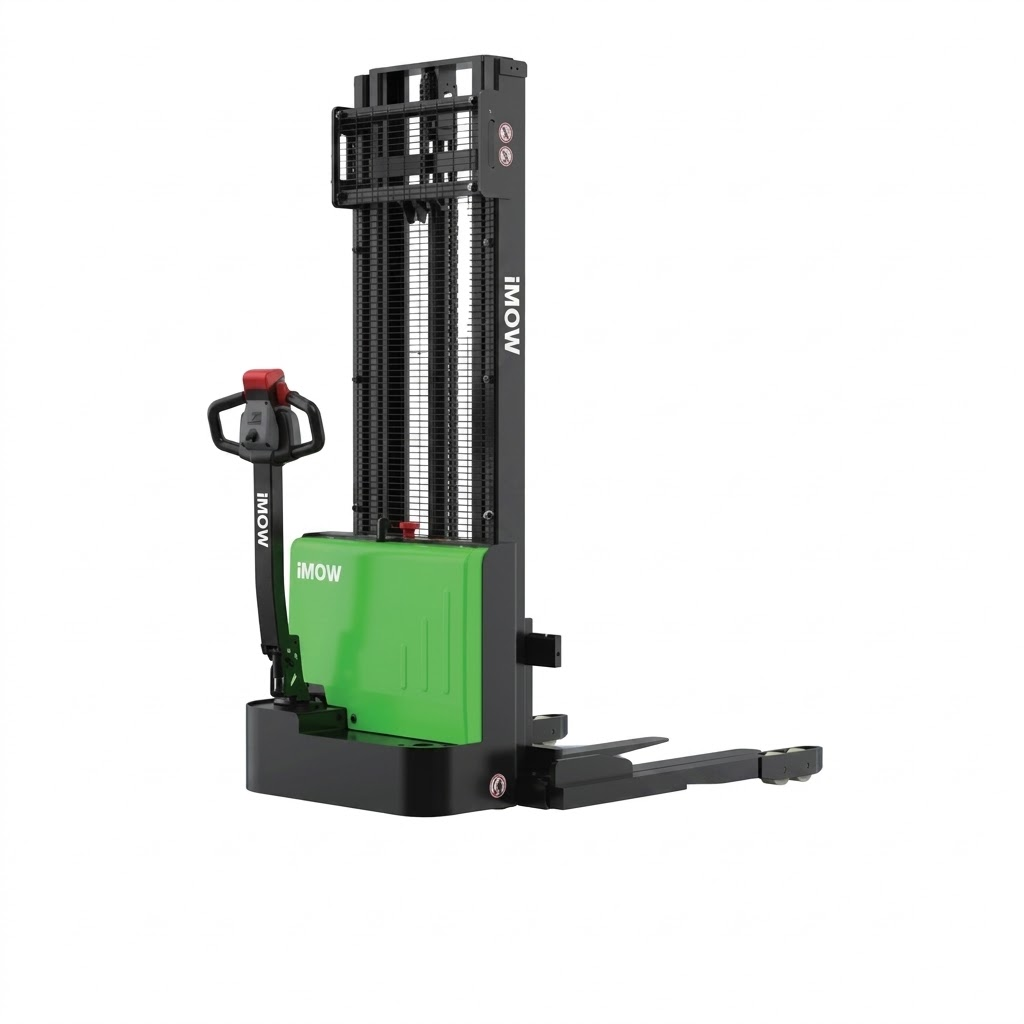

iMOW ESD122 1.2-Tonne Electric Walkie Straddle Stacker

Dalam aktivitas warehouse, kebutuhan material handling tidak selalu membutuhkan forklift berkapasitas besar. Untuk pemindahan pallet, stacking, dan penyimpanan material pada area dengan ruang terbatas, unit yang memiliki dimensi kompak dan kemampuan manuver yang baik menjadi salah satu faktor penting.

iMOW ESD122 dikembangkan dengan konsep walkie straddle stacker yang memungkinkan operator mengendalikan unit sambil berjalan. Konfigurasi adjustable straddle-outrigger memberikan fleksibilitas dalam menyesuaikan posisi wheel arm terhadap ukuran pallet.

Sistem penggerak menggunakan DC drive motor 0,75 kW, sedangkan fungsi pengangkatan menggunakan lift motor 2,2 kW. Travel speed mencapai 4,2 km/jam saat membawa beban dan 4,5 km/jam saat tanpa beban.

Desain Electric Walkie Straddle Stacker

iMOW ESD122 menggunakan konfigurasi electric walkie straddle stacker dengan operator standing. Berbeda dengan forklift counterbalance yang menggunakan counterweight belakang, konfigurasi straddle menggunakan wheel arms yang berada di sisi luar fork untuk membantu menopang dan menstabilkan pallet.

Salah satu karakteristik ESD122 adalah adjustable straddle-outrigger design. Sistem ini memungkinkan jarak antar wheel arm disesuaikan dengan ukuran pallet yang digunakan.

Rear tread width tersedia dalam beberapa konfigurasi, yaitu 1.110 mm, 1.210 mm, dan 1.310 mm. Sementara itu, distance between wheel arms/loading surfaces tersedia pada 1.035 mm, 1.135 mm, dan 1.235 mm.

Kapasitas Angkat 1.200 kg

ESD122 memiliki kapasitas angkat maksimum sebesar 1.200 kg dengan load center sebesar 600 mm. Konfigurasi tersebut membuat unit sesuai untuk aktivitas stacking dan pemindahan pallet dengan bobot hingga 1,2 ton dalam kondisi operasional yang sesuai.

Load distance dari pusat drive axle menuju fork tercatat sebesar 815 mm, sedangkan wheelbase mencapai 1.245 mm. Parameter ini menjadi bagian dari konfigurasi keseluruhan unit untuk mendukung stabilitas dan karakteristik manuver.

Sistem Adjustable Straddle-Outrigger

Salah satu fitur utama ESD122 adalah penggunaan adjustable straddle-outrigger. Konfigurasi ini memberikan fleksibilitas ketika unit digunakan pada pallet dengan ukuran berbeda.

Fork spread tersedia mulai dari 200 hingga 760 mm. Sementara itu, jarak antara wheel arms/loading surfaces tersedia dalam tiga pilihan konfigurasi yaitu 1.035 mm, 1.135 mm, dan 1.235 mm.

Kemampuan penyesuaian tersebut membuat konfigurasi wheel arm dapat disesuaikan dengan karakteristik pallet dan kebutuhan area penyimpanan.

Chassis dengan Side Impact Beam

ESD122 menggunakan chassis yang dirancang untuk memberikan struktur yang kokoh selama aktivitas material handling. Salah satu elemen desainnya adalah side impact beam yang membantu meningkatkan rigidity chassis ketika unit digunakan untuk menangani beban.

Struktur chassis menjadi bagian penting pada walkie stacker karena kendaraan harus mampu mempertahankan kestabilan ketika melakukan perjalanan, pengereman, serta proses pengangkatan dan penurunan material.

Rigid Mast untuk Proses Lifting

Sistem mast ESD122 menggunakan konfigurasi rigid mast yang dirancang untuk mendukung proses pengangkatan material secara stabil. Maximum lift height standar mencapai 2.490 mm, dengan pilihan konfigurasi hingga 3.590 mm.

Retracted mast height berada pada 1.856 mm, sedangkan mast extended height mencapai sekitar 3.071 mm untuk konfigurasi lift height yang tercantum.

Lift height tercatat sebesar 2.430 mm. Sistem pengangkatan menggunakan lift motor berdaya 2,2 kW dengan lifting speed 0,10 m/s saat membawa beban dan 0,14 m/s saat tanpa beban.

Sistem Baterai AGM Maintenance-Free

ESD122 menggunakan baterai 24V/85Ah maintenance-free AGM dengan berat sekitar 48 kg. Teknologi AGM atau Absorbent Glass Mat memungkinkan penggunaan baterai yang tidak membutuhkan pengisian elektrolit secara rutin seperti baterai lead-acid konvensional.

Baterai tersebut dipadukan dengan integrated 24V-10A charger. Dengan charger yang terintegrasi pada unit, proses pengisian dapat dilakukan tanpa memerlukan konfigurasi charger eksternal terpisah.

Sistem Penggerak DC 0,75 kW

ESD122 menggunakan DC drive motor 0,75 kW dengan rating S2 60 minutes. Motor tersebut digunakan untuk mendukung pergerakan unit selama proses material handling.

Travel speed mencapai 4,2 km/jam saat membawa beban dan 4,5 km/jam saat tanpa beban. Kecepatan tersebut disesuaikan dengan karakteristik walkie stacker yang beroperasi pada lingkungan warehouse.

Sistem drive control menggunakan konfigurasi DC, sementara steering menggunakan mechanical steering.

Sistem Pengangkatan 2,2 kW

Fungsi lifting ESD122 menggunakan motor pengangkat dengan rating 2,2 kW. Motor ini bekerja untuk menggerakkan sistem mast dan fork ketika melakukan proses pengangkatan pallet.

Lifting speed tercatat sebesar 0,10 m/s saat membawa beban dan 0,14 m/s saat tanpa beban. Sementara itu, lowering speed berada pada 0,10 m/s baik ketika membawa beban maupun tanpa beban.

Dimensi Fork dan Fork Carriage

ESD122 menggunakan fork dengan dimensi 35 × 100 × 1.070 mm. Fork carriage memiliki lebar sebesar 780 mm.

Fork spread dapat disesuaikan dari 200 hingga 760 mm, sehingga posisi fork dapat disesuaikan terhadap kebutuhan pallet yang akan ditangani.

Kemampuan Manuver pada Aisle Sempit

Salah satu karakteristik penting ESD122 adalah dimensi yang relatif kompak untuk sebuah stacker dengan kapasitas 1,2 ton. Overall length tercatat sebesar 1.653 mm, sedangkan panjang hingga face of forks adalah 570 mm.

Turning radius mencapai 1.477 mm. Dengan konfigurasi tersebut, unit dapat digunakan pada area warehouse yang memiliki keterbatasan ruang manuver dibandingkan forklift berukuran besar.

Aisle width yang diperlukan untuk pallet 1.000 × 1.200 mm crossways tercatat sebesar 2.305 mm. Untuk pallet 800 × 1.200 mm lengthways, kebutuhan aisle width berada pada sekitar 2.233 mm.

Offset Tiller dan Crawl-Speed Function

ESD122 dilengkapi dengan extra-long offset tiller yang membantu memberikan posisi pengendalian lebih jauh dari area depan unit. Konfigurasi ini dapat memberikan visibilitas operator yang lebih baik terhadap area kerja dan beban.

Tiller juga dilengkapi dengan crawl-speed button yang memungkinkan unit bergerak pada kecepatan rendah ketika melakukan manuver dalam ruang terbatas.

Fitur tersebut relevan untuk aktivitas seperti positioning pallet, memasuki area rak, melakukan penyesuaian posisi fork, maupun melakukan manuver di sekitar area warehouse yang padat.

Ground Clearance

ESD122 memiliki ground clearance sebesar 80 mm di bawah mast saat membawa beban dan 20 mm pada bagian tengah wheelbase.

Parameter ground clearance tersebut perlu diperhatikan ketika unit digunakan pada area dengan variasi permukaan lantai atau ketika menentukan jalur operasional forklift di dalam warehouse.

Kemampuan Menanjak dan Sistem Pengereman

Maximum gradeability ESD122 tercatat sebesar 3% saat membawa beban dan hingga 10% saat tanpa beban.

Sistem pengereman menggunakan electromagnetic service brake. Konfigurasi ini mendukung proses perlambatan dan penghentian unit selama aktivitas material handling.

Ergonomi dan Posisi Pengoperasian

ESD122 menggunakan konfigurasi standing operator. Sistem tiller dirancang untuk memberikan kontrol terhadap fungsi drive, steering, dan pengoperasian unit selama operator berjalan mengikuti stacker.

Tinggi handle tiller pada posisi drive dapat disesuaikan dari 760 mm hingga 1.140 mm. Rentang tersebut memberikan fleksibilitas posisi pengoperasian bagi operator.

Desain extra-long offset tiller juga membantu memisahkan posisi operator dari area beban dan struktur depan kendaraan, sekaligus mendukung visibilitas ketika melakukan manuver.

Dimensi Utama iMOW ESD122

Dengan service weight sebesar 636 kg dan wheelbase 1.245 mm, ESD122 memiliki dimensi yang dirancang untuk kebutuhan warehouse material handling.

Aplikasi iMOW ESD122

Dengan kapasitas angkat 1,2 ton, konfigurasi straddle yang dapat disesuaikan, serta dimensi yang mendukung manuver di area terbatas, ESD122 dapat digunakan pada berbagai aktivitas material handling dalam lingkungan warehouse.

Keunggulan Utama iMOW ESD122

Spesifikasi Teknis iMOW ESD122

Berikut merupakan spesifikasi teknis utama iMOW ESD122 berdasarkan parameter electric walkie straddle stacker.

Perbandingan Parameter Utama

Parameter berikut menunjukkan karakteristik utama ESD122 sebagai electric walkie straddle stacker dengan kapasitas angkat 1,2 ton, adjustable straddle-outrigger, serta sistem baterai AGM.

Karakteristik Operasional ESD122

ESD122 memiliki karakteristik sebagai electric walkie stacker yang mengutamakan fleksibilitas penggunaan pada area warehouse. Kapasitas 1.200 kg memberikan kemampuan untuk menangani pallet dengan beban menengah, sementara adjustable straddle-outrigger memberikan fleksibilitas terhadap variasi ukuran pallet.

Dari sisi dimensi, overall width tersedia pada beberapa konfigurasi antara 1.185 hingga 1.385 mm. Turning radius sebesar 1.477 mm dan kebutuhan aisle width mulai sekitar 2.233 mm menunjukkan karakteristik unit yang dirancang untuk area dengan kebutuhan manuver relatif kompak.

Sistem tenaga 24V/85Ah AGM dengan integrated charger 10A memberikan konfigurasi pengisian yang terintegrasi pada unit. Sementara itu, motor drive 0,75 kW dan lift motor 2,2 kW mendukung fungsi perjalanan dan pengangkatan material.

Kesimpulan

iMOW ESD122 1.2-Tonne Electric Walkie Straddle Stacker merupakan electric stacker dengan kapasitas angkat 1.200 kg pada load center 600 mm. Unit menggunakan konfigurasi standing operator dan adjustable straddle-outrigger yang memungkinkan penyesuaian terhadap berbagai ukuran pallet.

Sistem penggerak menggunakan DC drive motor 0,75 kW, sedangkan sistem lifting menggunakan motor 2,2 kW. Travel speed mencapai 4,2 km/jam saat membawa beban dan 4,5 km/jam saat tanpa beban, dengan maximum lift height standar 2.490 mm dan pilihan konfigurasi hingga 3.590 mm.

Sistem baterai menggunakan 24V/85Ah maintenance-free AGM dengan berat 48 kg dan integrated charger 24V/10A. Konfigurasi tersebut memberikan sistem tenaga yang terintegrasi untuk kebutuhan operasional walkie stacker.

Dari sisi manuver, ESD122 memiliki turning radius sebesar 1.477 mm, overall length 1.653 mm, serta overall width yang dapat dikonfigurasi pada 1.185–1.385 mm. Adjustable wheel arms, fork spread 200–760 mm, extra-long offset tiller, dan crawl-speed function menjadi bagian dari konfigurasi unit untuk mendukung aktivitas material handling pada lingkungan warehouse.
